При производстве гибки труб с ЧПУ большинство дефектов гибки, включая сморщивание труб, уплощение поперечного сечения, растрескивание труб и чрезмерную овальность, вызваны не ошибками точности трубогибочного станка с ЧПУ , а неправильным подбором размеров труб. Наружный диаметр (OD), внутренний диаметр (ID) и толщина стенки трубы — это три основных основных параметра, которые определяют эффект формирования изгиба, соответствие оснастки, настройку параметров гибки и качество обслуживания готовой продукции.
SLS Machinery , профессиональный производитель высокоточных трубогибочных станков с ЧПУ , обобщает производственный практический опыт и отраслевые технические данные Google. В этой статье систематически объясняются определения, формулы расчета, функциональные различия и принципы применения гибки наружного, внутреннего диаметра и толщины стенки трубы. Он решает распространенные производственные проблемы, такие как необоснованный выбор труб, несоответствие инструментов и нестабильное качество гибки, помогая производителям добиться высокоточного и бездефектного производства гибки труб.
1. Базовое определение и промышленное измерение наружного диаметра трубки.
1.1 Что такое внешний диаметр трубки (НД)?
Наружный диаметр трубы (НД) относится к максимальной внешней ширине поперечного сечения металлической трубы, измеренной от одной внешней стенки до противоположной внешней стенки. Являясь наиболее интуитивно понятным и приоритетным стандартом определения размеров для подбора инструментов для гибки труб , наружный диаметр фиксируется независимо от изменений толщины стенки и широко используется для классификации моделей труб и калибровки параметров станков при промышленной обработке труб.
1.2 Основные функции OD при гибке труб с ЧПУ
OD является основной основой для выбора гибочных штампов, зажимов и штампов для автоматических трубогибочных машин . Различные наружные диаметры труб соответствуют особым размерам инструментов и пороговым значениям изгибающей силы:
Трубы с большим наружным диаметром требуют мощных гибочных инструментов и более высокого гидравлического изгибающего момента, а также большего минимального радиуса изгиба, чтобы избежать разрушения трубы.
Трубы с небольшим наружным диаметром адаптируются к компактным инструментам и гибке под низким давлением, подходят для точной гибки малого радиуса.
Несоответствие внешнего диаметра и оснастки напрямую приводит к проскальзыванию труб, вмятинам на поверхности, угловым отклонениям и дефектам партии продукции, что является основным фактором, влияющим на стабильность точности гибки труб .
1.3 Профессиональные методы обнаружения ОД
В массовом производстве операторы используют цифровые штангенциркули, микрометры и универсальные манометры для быстрого отбора проб наружного диаметра. Многоточечные измерения окружности необходимы для определения овальности труб и обеспечения соответствия круглости труб стандартам изгиба перед обработкой.
2. Внутренний диаметр трубы (ID): функциональный размер для применения после гибки.
2.1 Определение и расчет внутреннего диаметра пробирки

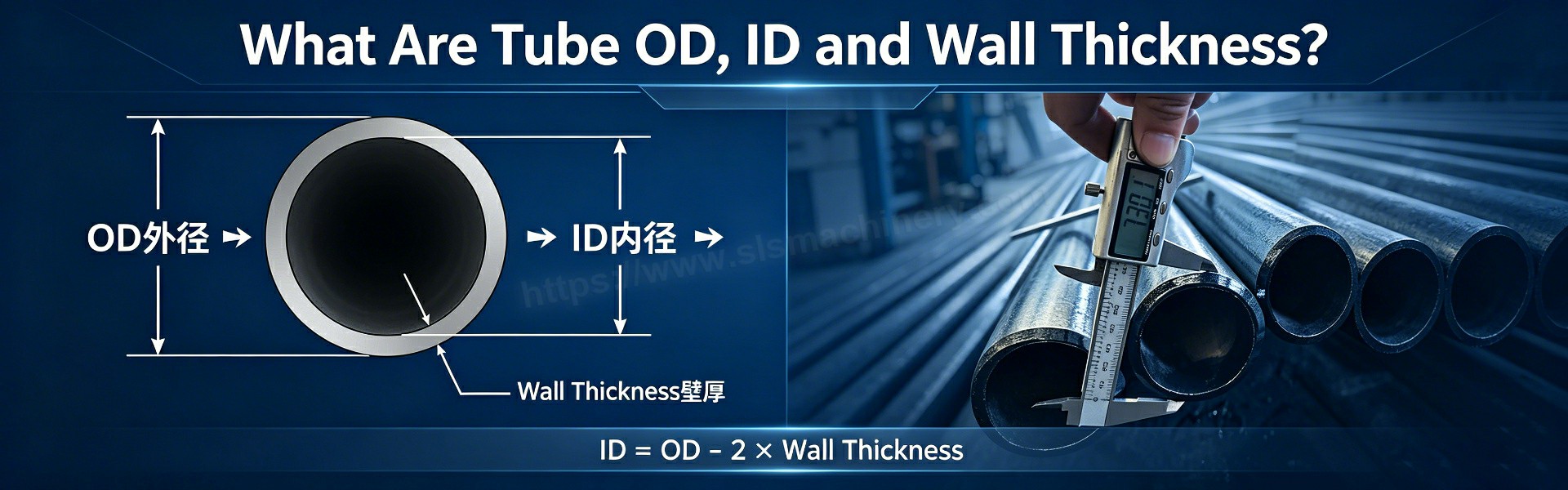

Внутренний диаметр трубки (ID) представляет собой размер полого внутреннего отверстия трубки, определяющий внутреннее пространство для потока и зазор для проводки. В отличие от OD (внешний размер формования), ID фокусируется на практических функциональных характеристиках готовых гнутых труб. Стандартная формула промышленного расчета: ID = OD – 2 × толщина стенки..
2.2 Как ID влияет на качество гибки и промышленное применение
Изгибающее напряжение вызовет небольшую деформацию внутренней стенки трубки. Тонкостенные трубы с малым внутренним диаметром склонны к образованию внутренних складок и усадке внутреннего диаметра во время изгиба, что снижает эффективность потока жидкости и влияет на безопасность трубопровода. Поэтому допуск на внутренний диаметр должен строго контролироваться для гидравлических трубопроводов, пневматических систем и электропроводящих трубок.
Стабильный внутренний диаметр после изгиба является основным стандартом для квалифицированных промышленных трубопроводов, напрямую определяющим сопротивление давлению, стабильность потока и срок службы систем передачи жидкости.
3. Толщина стенки трубы: ключевой фактор гибкости и прочности конструкции.
3.1 Определение и точное измерение
Толщина стенки трубы — это расстояние по вертикали между внешней стенкой трубы и внутренней стенкой, которое определяет жесткость, пластичность и устойчивость металлической трубы к давлению. Это наиболее важная переменная для настройки параметров гибки с ЧПУ ..
Помимо расчета по формуле (Толщина стенки = (OD-ID)/2), ультразвуковые толщиномеры широко используются для неразрушающего контроля труб специальной формы и готовых гнутых труб с целью обеспечения равномерной толщины стенок и исключения локальной концентрации напряжений.
3.2 Характеристики изгиба толстостенных и тонкостенных труб
Толстостенная труба : высокая структурная прочность, не легко разрушается, но требует высокой силы изгиба и низкоскоростного процесса формования для предотвращения растрескивания внешней стенки при растяжении, подходит для тяжелых механических конструкций и трубопроводов высокого давления.
Тонкостенные трубы : хорошая пластичность, легко формируют сложные изгибы, но склонны к сморщиванию и сплющиванию; должен быть оснащен внутренней опорой оправки для гибки труб для контроля овальности
3.3 Настройка параметров в зависимости от толщины стенки
Профессиональным интеллектуальным трубогибочным машинам необходимо динамически регулировать давление зажима, скорость гибки и скорость подачи в зависимости от толщины стенки. Разумное согласование параметров может эффективно решить распространенные дефекты, такие как утончение стенок, деформация трубы и отскок в процессе гибки.
4. Логическая связь между наружным диаметром, внутренним диаметром и толщиной стенки.
Три измерения образуют фиксированные геометрические ограничения: наружный диаметр определяет общую спецификацию трубы, толщина стенки контролирует прочность конструкции и сложность изгиба, а внутренний диаметр, наконец, определяет пространство функционального применения. Необоснованное соответствие размеров приведет к противоречивым эффектам изгиба:
Большой внешний диаметр + тонкая стенка: легко сгибается, но высок риск разрушения поперечного сечения.
Маленький внешний диаметр + толстая стенка: высокая прочность, но трудность формовки, легко растрескивается при изгибе с малым радиусом.
Сбалансированное сочетание размеров: обеспечивает идеальную интеграцию пластичности при изгибе и структурной стабильности.
В соответствии с международными стандартами, такими как ASTM и EN, профессиональные производители оптимизируют выбор размеров труб на основе радиуса изгиба и технологии обработки, чтобы обеспечить изгиб без дефектов.
5. Стандарты соответствия размеров труб для гибочного оборудования с ЧПУ
Каждая модель трубогибочного станка с ЧПУ имеет фиксированный диапазон обработки наружного диаметра и допуск на толщину стенки. Превышение диапазона нагрузки оборудования приведет к износу инструмента, перегрузке двигателя и снижению точности гибки. Перед массовым производством операторы должны проверить характеристики труб, подобрать профессиональный инструмент и разработать целевые процессы гибки в соответствии с характеристиками материала (мягкая сталь, нержавеющая сталь, алюминиевый сплав).
Для легких изделий, таких как мебель и поручни, предпочтительны тонкостенные трубы небольшого наружного диаметра; Для автомобильных рам, аэрокосмических трубопроводов и гидравлического оборудования требуются толстостенные трубы среднего и большого диаметра со стабильными структурными характеристиками.
6. Высокоточное определение размеров и советы по контролю качества гибки
Точное определение размеров является предпосылкой стабильного качества гибки. Промышленные стандартизированные процессы обнаружения включают отбор проб сырья перед гибкой, проверку на станке во время обработки и полную проверку после формовки. Многоугловые и многоточечные измерения эффективно позволяют избежать дефектов партии, вызванных овальностью труб и отклонением толщины стенок.
Сотрудничая с интеллектуальными системами обнаружения, современные трубогибочные машины с замкнутым контуром управления могут осуществлять мониторинг изменений размеров труб в реальном времени и автоматическую компенсацию параметров, что значительно повышает уровень квалификации производства.
Заключение
Внешний диаметр, внутренний диаметр и толщина стенки трубы являются тремя краеугольными камнями проектирования процесса гибки труб с ЧПУ и контроля качества. Овладение логикой определения, различия и сопоставления трех измерений может фундаментально решить распространенные дефекты гибки, повысить точность обработки и снизить производственные затраты.
Являясь надежным поставщиком высокоточного гибочного оборудования, компания SLS Machinery специализируется на оптимизации соответствия размеров и повторении процессов изготовления различных металлических труб. Наша серия интеллектуальных трубогибочных станков с ЧПУ поддерживает автоматическую адаптацию параметров для труб с различным внешним и внутренним диаметром, а также толщиной стенок, оснащенных профессиональными инструментами для предотвращения овальности и системами обнаружения в реальном времени. Мы предоставляем универсальные решения по прецизионной гибке для автомобильной, аэрокосмической, медицинской, машиностроительной и трубопроводной промышленности.
Часто задаваемые вопросы
Вопрос 1: Каковы основные различия между наружным и внутренним диаметром трубы и толщиной стенки при гибке на станке с ЧПУ?
A1: OD — внешний размер формовки для соответствия инструмента; ID — это внутреннее функциональное измерение сценариев приложения; Толщина стенки определяет гибкость трубы и прочность конструкции. Все трое совместно определяют процесс гибки и качество готовой продукции.
Вопрос 2: Почему внешний диаметр трубы определяет выбор станка для гибки труб?
A2: Размер матрицы и зажима трубогибочного станка с ЧПУ настраивается в соответствии с наружным диаметром трубы. Точное соответствие наружного диаметра обеспечивает стабильный зажим и равномерное напряжение, позволяя избежать деформации трубы и ошибок обработки.
В3: Как толщина стенки влияет на эффект изгиба трубы?
A3: Толстые стенки повышают прочность трубы, но требуют более высокой силы изгиба; тонкие стенки легко сформировать, но они склонны к образованию складок и разрушению. Регулировка скорости и давления гибки в зависимости от толщины стенки является ключом к точной гибке.
В4: Как точно рассчитать и определить идентификатор пробирки?
A4: Внутренний диаметр можно рассчитать по формуле ID=OD-2×толщина стенки и проверить с помощью внутреннего штангенциркуля или нутромера, чтобы убедиться, что внутренний зазор соответствует требованиям применения после изгиба.
В5: Может ли один трубогибочный станок с ЧПУ обрабатывать трубы разных размеров?
А5: Да. Профессиональный интеллектуальный трубогибочный станок с ЧПУ может переключать параметры и заменять соответствующие инструменты для адаптации к различным характеристикам внешнего диаметра и толщины стенок труб, обеспечивая гибкое производство с несколькими сценариями.
