Обычно используемые термины объясняют
Определите термины машины, чтобы помочь выбрать подходящую модель труб и труб.

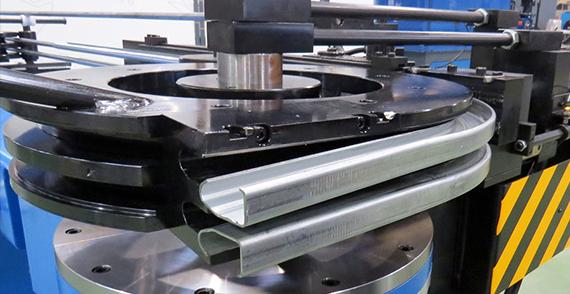

NC Mandrel Tipe Machine:

Числентно контролируемая трубка трубки и гидравлический гендер труб, который подходит для простой формы изгиба. Это практическое полуавтоматическое решение для среды для небольших и средних производственных сред.

Изгибание оправки - это метод изгиба ротажного рисунка, в котором - оправку, сплошной вал оправки с пятью сегментированными, шариками в форме пончика, которые немного меньше идентификатора трубы/трубки, вставленные - вставлены. в трубу/трубку, чтобы обеспечить внутреннюю поддержку во время изгиба.

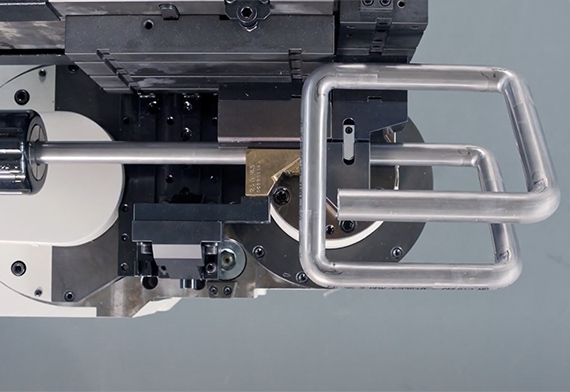

Машина изгиба труб с ЧПУ:

ПЛК или МПК -контролируемая трубка и загибание труб, которые могут контролировать 2 или 3 оси в соответствии с требованиями клиента.
ЧПУ автоматического изгиба труб с ЧПУ с самой высокой эффективностью, динамикой и точностью. Гибридная концепция объединяет преимущества технологии электрического и гидравлического привода. Программы изгиба могут быть созданы, обработаны и администрированы непосредственно на машине. Это идеальная машина с изгибом трубки с ЧПУ для среды высокой и точной производства.

Особенности гибридной трубки Бендера:
1. Серия машины использует гидравлические клапаны и интегрированные схемы для контроля изгибающих движений индивидуально, что продлит срок службы гидравлических деталей .... Сервопривод обеспечивает высокую точность в позиционировании изгиба, что обеспечивает высококачественное изгиб.

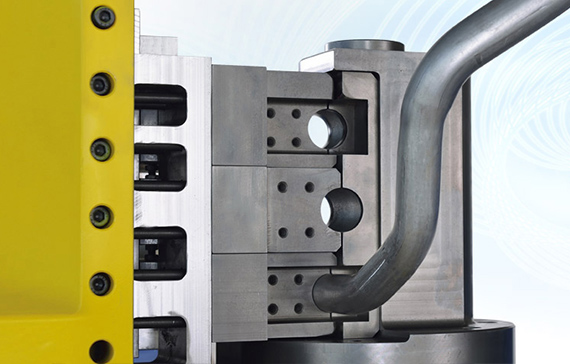

Стоимость изгиба труб с многофункциональным с ЧПУ:

Если вам нужно больше, чем один изгиб в вашей трубке, следующий вопрос, который нужно рассмотреть, это могут ли они все быть в одном радиусе.
Мы часто видим чертежи, которые требуют двух или трех разных радиусов изгиба, которые, в данном случае, вам могут понадобиться два стека, три стека или даже мультисэк-машина, чтобы завершить весь процесс изгиба без изменения различных инструментов радиуса.

Основные изгибы рисования - это то, что называется отдельным стеком, то есть они могут принимать только один набор инструментов, одновременно. Теперь технически возможно сделать изгиб с одним радиусом, удалить трубку, изменить инструмент на другой радиус и сделать еще один изгиб, но сложно вернуться к точному же дату, и вы можете увидеть, сколько больше времени на время вовлечен, так что это редко делается.

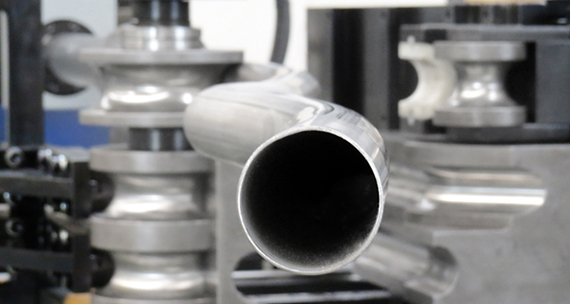

Стоимость изгиба труб с ЧПУ с функцией изгиба толкания (проката):

Это может легко достичь очень большого изгиба радиуса по сравнению с изгибом ротажного рисунка. Стиль изгиба, где рука изгиба перемещается положительно на несколько градусов, затем трубка проталкивается через набор роликов, чтобы создать изгиб. Набор роликов, помещенных в положение зажима и в положении давления. Все ролики вращаются свободно. 3D-форма возможна. Труба ориентирована между изгибами и вспомогательными рулонами, в то время как их проталкивается через инструменты. Положение формирующей ролл определяет радиус изгиба. Чтобы изменить изгибающую плоскость, толкатель вращает трубку вокруг своей продольной оси.

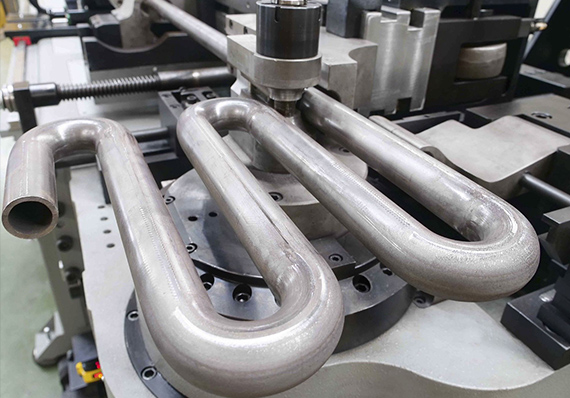

Стоимость изгиба труб с ЧПУ с функцией бустера:

Когда требуется небольшое изгиб CLR или прореживание стен, имеет решающее значение, функция усиления имеет наиболее эффективное и инновационное решение для производства изгибов очень натягивания радиуса с минимальной деформацией.
Цилиндр под давлением/бустер встроен в головку носителя давления.
В общем процессе изгиба толщина стенки трубки под внешним углом становится более тонким из -за удлинения материала, а морщины под внутренним углом при сжатии материала. В профилактической трубке деформация/разрушение плотного радиуса, SLS Tube Bender ослабляет усилительную силу с задним усилием с помощью побочного усиления (усилитель давления), который можно скорректировать в соответствии со скоростью изгиба, материальной природой, степени изгиба и т. Д. абустерное устройство,в сочетании сПолностью гидравлический изгиб с ЧПУ,Мы включаем репликацию точных деталей с минимальным временем процесса, а также удаляем возможность человеческой ошибки.

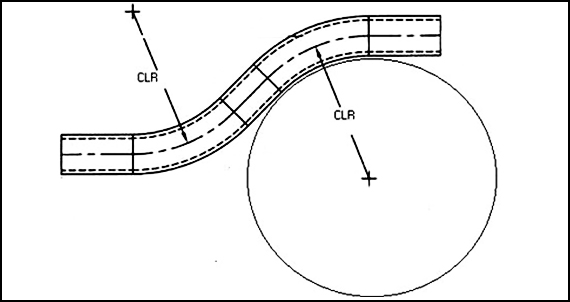

Радиус центральной линии (CLR):Является ли измерение радиуса трубки или трубки, что вы будете изгибом на оправке или роторном рисунке. Это расстояние в мм или дюймах от центра трубки или кривизны труб до оси по центральной линии трубы или трубки, которые вы будете изгибом оправки, или изгиб ротажного рисунка.
Вот простой способ измерить CLR:

Шаг 1:Если имеется склонная пробирчатая трубка или трубка, поместите трубку или трубу, которую вы хотите сгибаться на большом листе бумаги на пол.

Шаг 2:Отслеживая пробирку или трубку для образца, которую вы хотели бы, чтобы нанести накладку на бумаге, продолжая рисунок, пока не сделаете полный круг с трубкой или трубкой, с которой вы работаете.

Шаг 3:Измерьте (в мм или дюймах) от центра трубки или трубы до центра вашего нарисованного круга.

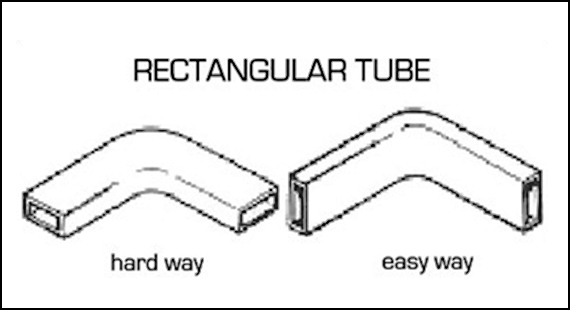

● Простой путь (EW):Это сгибает заготовку на короткой стороне во время процесса изгиба нижней части; изгибание прямоугольной трубки или трубы.
● Трудный путь (HW):Это сгибает заготовку на его длинной стороне во время процесса изгиба нижней марки; изгибание прямоугольной трубки или трубы.
