Если вы занимаетесь обработкой металлических труб , производством автомобильных шасси, производством аэрокосмических гидравлических трубопроводов или изготовлением прецизионных механических труб, вы, должно быть, столкнулись с общей проблемой качества: идеально запрограммированные данные по гибке труб, но готовые трубы страдают от плохой сборки, утечек в трубопроводах, структурной нестабильности и частого брака партии. В большинстве случаев основной причиной является не погрешность станка, а овальность трубки..
Многие заводские операторы и покупатели часто задаются вопросом: что такое овальность трубы ? Почему при работе возникает овальная деформация трубогибочного станка с ЧПУ ? Можем ли мы полностью контролировать контроль овальности изгиба труб в соответствии с промышленными стандартами допуска?
Компания SLS Machinery , профессиональный производитель высокоточных трубогибочных станков с ЧПУ , обобщила практический опыт контроля овальности, основанный на многолетних отладках на месте и проверке массового производства. В этой статье полностью объясняются определение, стандарты измерения, факторы опасности, основные причины и передовые методы контроля овальности труб , что помогает производителям фундаментально решать проблемы деформации поперечного сечения и повышать уровень квалификации продукции.

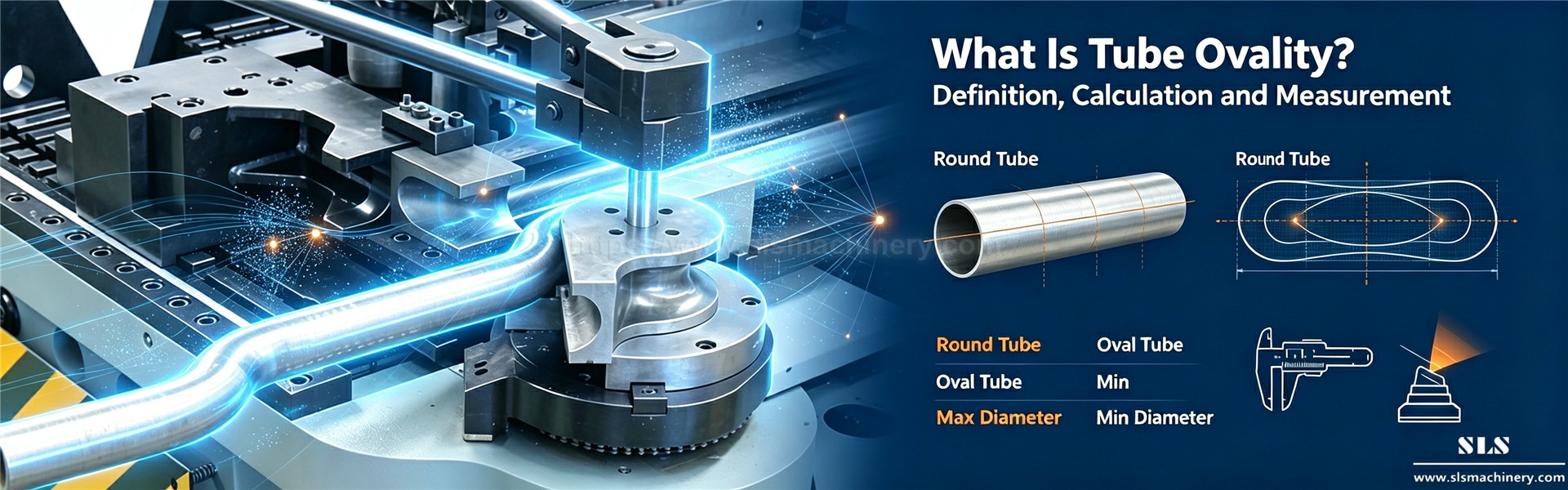

1. Что такое овальность трубки и стандартные методы измерения?
1.1 Основное определение овальности трубки
Овальность трубы относится к деформации поперечного сечения круглой трубы от стандартной круглой формы до эллиптического или сплющенного состояния после обработки гибкой. В процессе формования на трубогибочном станке с ЧПУ внешняя стенка трубы растягивается, а внутренняя сжимается. Неравномерное распределение напряжения изменяет первоначальный однородный круглый профиль, что приводит к неравномерному диаметру трубы и искажению поперечного сечения.
Вопрос: Является ли овальность трубки нормальным явлением обработки? Ответ: Да, небольшая овальность труб является неизбежным физическим явлением при холодной гибке металла. Однако чрезмерная овальность, выходящая за рамки промышленных стандартов допуска, напрямую ухудшает эксплуатационные характеристики трубки. Основой прецизионного трубогибочного производства является контроль овальности в пределах установленного диапазона.
1.2 Профессиональный расчет овальности и отраслевые стандарты допусков
В отрасли принята единая формула расчета овальности труб: Овальность (%) = (Максимальный наружный диаметр – Минимальный наружный диаметр) / Номинальный диаметр × 100% . В сочетании с основными международными стандартами, такими как ASTM A513, ISO 1127 и EN 10305-1, четко определены диапазоны допусков для различных сценариев применения:
Обычные механические трубы : допустимая овальность 5–10 %.
Обычные трубки для жидкости под давлением : Допустимая овальность 3–5 %.
Гибка труб в аэрокосмической отрасли : строгий контроль овальности в пределах 1–3 %.
1.3 Распространенные инструменты высокоточных измерений
Точное обнаружение является предпосылкой контроля овальности изгиба труб . Современное производство использует разнообразные инструменты тестирования в соответствии с требованиями точности производства:
Ручные штангенциркули и микрометры : экономичны для быстрого отбора проб на месте, подходят для обычного контроля серийного производства.
Индикаторы «годен/не годен» : изготовленные на заказ профессиональные приспособления для быстрого принятия решения о том, прошел/не прошел на производственных линиях.
Лазерные сканеры и оптические профилометры : бесконтактное высокоточное обнаружение, сбор полных данных поперечного сечения в режиме реального времени.
Координатно-измерительные машины КИМ : прецизионные испытания лабораторного уровня, применимые для высокоточной калибровки заготовок для гибки труб.
2. Негативное влияние чрезмерной овальности труб на производство и оборудование.
Большинство производителей игнорируют небольшие отклонения овальности, но совокупные ошибки вызывают ряд проблем с качеством и оборудованием, становясь скрытой опасностью для массового производства.
Вопрос: Какие производственные дефекты могут вызвать чрезмерная овальность трубы? Ответ: Неконтролируемая овальность трубы напрямую приводит к четырем дефектам обработки стержня:
Сплющивание и сжатие трубы : особенно заметно при гибке тонкостенных труб : поперечное сечение изгиба сжимается внутрь, уменьшая толщину стенки трубы и несущую способность конструкции.
Сморщивание внутренней стенки : чрезмерное сжатие внутреннего радиуса изгиба приводит к образованию складок, что влияет на циркуляцию жидкости и точность сборки.
Растрескивание поверхности : концентрация напряжений в местах овальной деформации вызывает растрескивание стенок труб, что приводит к слому заготовки.
Нестабильное отклонение упругой отдачи : овальные трубки создают неравномерный упругий отскок, что делает компенсацию упругой отдачи недействительной и не позволяет достичь целевых углов изгиба.
Вопрос: Повлияет ли овальность на срок службы гибочного оборудования с ЧПУ? О: Определенно. Овальные деформированные трубы вызывают неравномерное контактное давление с инструментами для гибки труб, такими как зажимы, матрицы и прижимные ролики во время обработки. Длительное частичное напряжение ускорит износ инструмента, увеличит частоту технического обслуживания и время простоя оборудования, а также сократит общий срок службы трубогибочного станка с ЧПУ..

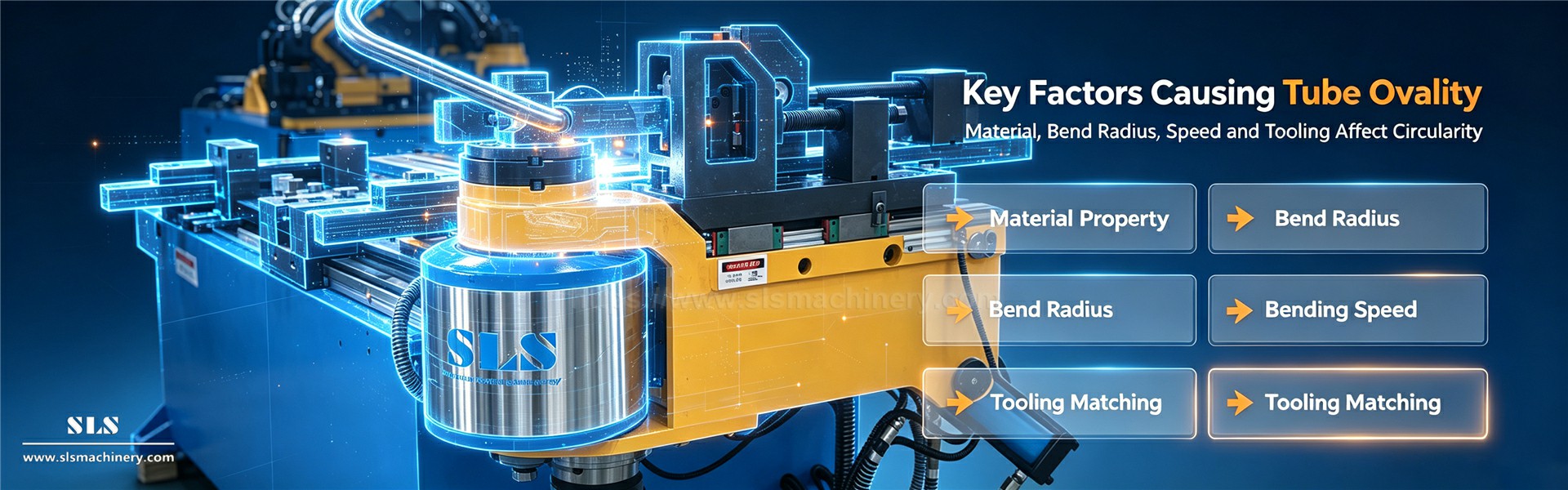

3. Основные факторы, вызывающие овальность трубки (проверено в цеху)
В сочетании с отраслевыми техническими данными Google и реальными производственными случаями SLS Machinery можно сделать вывод, что на овальность труб в основном влияют характеристики материала, параметры гибки и конфигурация инструментов.
3.1 Свойства материалов и различия в характеристиках трубок
Различные металлические материалы обладают различной пластичностью и жесткостью, что приводит к разной стойкости к овальности. Мягкие металлы, такие как алюминий и медь, обладают хорошей пластичностью и небольшой овальной деформацией; высокопрочные сплавы, такие как нержавеющая сталь и инконель, обладают высокой жесткостью и более склонны к овальности при изгибающем напряжении.
Кроме того, неравномерная толщина стенок труб и остаточные внутренние напряжения в сырье являются ключевыми скрытыми причинами неравномерной овальности труб , которые невозможно полностью устранить одной только регулировкой параметров.
3.2 Радиус изгиба и параметры скорости обработки
Радиус изгиба является наиболее важным геометрическим фактором, влияющим на овальность трубы . Чем меньше радиус изгиба (особенно R < 2D тугого изгиба), тем более сконцентрировано напряжение в трубе и тем серьезнее овальная деформация поперечного сечения. Плавный изгиб большого радиуса позволяет сохранить лучшую округлость.
Скорость гибки также играет решающую роль. Чрезмерно быстрый изгиб вызывает внезапное выдавливание напряжения на стенку трубы без равномерного распределения напряжений, что значительно ухудшает овальность; Достаточно медленный изгиб обеспечивает стабильную деформацию материала и эффективно снижает искажения поперечного сечения.
3.3 Согласование инструментов и ошибки установки параметров ЧПУ
Несоответствующие инструменты и необоснованное программирование гибки на станках с ЧПУ являются основными причинами овальности, вызванными деятельностью человека. Несоответствующие размеры матрицы, неправильная глубина проникновения оправки и несбалансированное давление зажима могут привести к проскальзыванию трубы и неравномерному напряжению во время обработки. Слишком большое давление зажима сдавливает трубку, а слишком малое давление приводит к нестабильному позиционированию, что усугубляет деформацию овала. Правильно выбранный инструмент для гибки труб имеет важное значение для стабильного производства.
4. Практические методы контроля овальности трубогибочных станков с ЧПУ.
Основываясь на передовом опыте отрасли и технических преимуществах оборудования SLS, мы обобщаем четыре набора эффективных и стабильных решений по контролю овальности труб , подходящих для гибки тонкостенных труб , тугой гибки малого радиуса и высокоточной обработки труб из сплавов.
4.1 Конфигурация прецизионного инструмента: оптимизация оправки и зачистной матрицы
Профессиональные вспомогательные инструменты для гибки труб — наиболее эффективный способ устранения овальности. Оснащенный подходящей многошариковой оправкой для внутренней поддержки трубы, он может полностью поддерживать внутреннюю стенку трубы во время изгиба, предотвращать разрушение и сплющивание поперечного сечения и особенно подходит для гибки тонкостенных труб и гибки малого радиуса.
Разумно отрегулированные зачистные матрицы устраняют сморщивание внутренней стенки, вызванное деформацией сжатия, стабилизируют распределение изгибающих напряжений и значительно улучшают постоянство круглости труб для точной гибки труб..
4.2 Точная настройка параметров ЧПУ и оптимизация процесса
Оптимизируйте параметры сердцевины, такие как давление зажима, скорость гибки и скорость подачи, в соответствии с материалом и спецификациями трубы, посредством точного программирования гибки с ЧПУ . Применить плавный медленный изгиб для труб из сплавов высокой жесткости, чтобы обеспечить равномерное снятие напряжений; установите зажим с постоянным давлением, чтобы избежать деформации трубки при экструзии или смещения со скольжением. Стандартизированные параметры оптимизации формования труб могут снизить овальность более чем на 80% при массовом производстве.
4.3 Отбор сырья и обработка перед гибкой
Строго сортируйте необработанные трубы с одинаковой толщиной стенок и стабильными свойствами материала. Для труб из высокопрочных сплавов с остаточными напряжениями используйте отжиг перед изгибом и обработку для снятия напряжений, чтобы улучшить пластичность материала и уменьшить склонность к деформации. Стандартная проверка сырья позволяет избежать дефектов овальности партийной трубы у источника.
4.4 Профессиональная смазка и обслуживание инструментов
Профессиональные смазочные материалы, адаптированные к конкретному материалу, уменьшают трение между трубой и инструментом для гибки труб , предотвращают локальную концентрацию напряжений, вызванную неравномерным трением, и стабилизируют качество гибки. Регулярный осмотр и калибровка износа оснастки обеспечивают долговременный стабильный эффект контроля овальности изгиба труб .
5. Полный контроль качества производства и замкнутый цикл управления
Стабильный контроль овальности гибки труб основан на стандартизированном комплексном технологическом контроле качества, а не на однократной корректировке параметров. Современное интеллектуальное производство гибки использует многоступенчатого обнаружения и механизмы управления с обратной связью в режиме реального времени .
Выполните отбор проб овальности сырья перед гибкой, выборочный контроль в процессе производства и полный контроль после производства. Усовершенствованные трубогибочные станки с ЧПУ могут быть оснащены лазерными датчиками сканирования в реальном времени для динамического мониторинга изменений поперечного сечения труб. Система автоматически регулирует параметры ЧПУ, такие как положение оправки и давление зажима, в соответствии с данными об отклонении овальности, реализуя интеллектуальную коррекцию ошибок и избегая ошибок ручной настройки.
Регистрация данных статистического контроля процессов (SPC) отслеживает тенденции колебаний овальности, помогая производителям формировать стандартизированные производственные процессы и сокращать затраты на производственные отходы.
6. Ключевые сценарии промышленного применения для строгого контроля овальности
Стандарты допуска овальности сильно различаются в разных отраслях. В области гибки труб в аэрокосмической отрасли и прецизионном автомобильном производстве предъявляются чрезвычайно строгие требования к круглой форме труб, а несоответствующая овальность труб приводит к серьезным рискам для безопасности и экономическим потерям.
Гибка труб в аэрокосмической отрасли . Гидравлические и топливные трубопроводы требуют сверхвысокой круглой формы, чтобы избежать утечек в трубопроводе и разрушения конструкции, что напрямую связано с безопасностью полета.
Обработка автомобильных труб : трубы шасси, выхлопной системы и каркаса безопасности влияют на точность сборки и устойчивость конструкции автомобиля.
Медицина и нефтегазовая промышленность : трубы для подачи жидкости и трубопроводы высокого давления требуют стабильного поперечного сечения для обеспечения эксплуатационной безопасности.
Многочисленные отраслевые примеры подтверждают, что стандартизированный контроль овальности при гибке труб может снизить интенсивность доработки заготовок более чем на 70% и эффективно повысить эффективность производства и уровень квалификации продукции для прецизионной гибки труб..
7. Будущие технологические тенденции интеллектуального контроля овальности.
С модернизацией интеллектуального производства контроль овальности гибки труб развивается в сторону прогнозирования с помощью искусственного интеллекта и автоматической регулировки с обратной связью. Новое поколение интеллектуальных трубогибочных станков с ЧПУ, представленное SLS Machinery, объединяет анализ больших данных искусственного интеллекта, 3D-сканирование в реальном времени и технологию межсоединения данных IoT.
Система может самостоятельно изучать правила изменения овальности различных материалов и спецификаций, заранее прогнозировать тенденции деформации и автоматически оптимизировать параметры Он реализует беспилотное интеллектуальное управление посредством программирования гибки с ЧПУ . управления с обратной связью в режиме реального времени , полностью избавляясь от зависимости от ручного труда и отвечая более высоким требованиям точности будущего высокотехнологичного производства, такого как гибка труб в аэрокосмической отрасли..
Заключение
Овальность труб является неизбежным физическим явлением при обработке трубогибочных станков с ЧПУ , но ее можно точно контролировать в пределах промышленных допусков посредством научной настройки параметров, профессионального подбора инструментов для гибки труб , стандартизированного контроля качества и интеллектуальной настройки системы. Чрезмерная овальность труб является основной причиной дефектов заготовок, износа оборудования и увеличения производственных затрат, что является ключевым звеном качества, на котором должны сосредоточиться заводы прецизионного гибки труб .
Являясь профессиональным поставщиком высокоточного гибочного оборудования, компания SLS Machinery специализируется на решении различных проблем при прецизионной гибке, таких как овальность труб и пружинение. Наша серия интеллектуальных трубогибочных станков с ЧПУ оснащена профессиональными инструментальными системами для предотвращения овальности, устройствами лазерного обнаружения в реальном времени и адаптивными функциями настройки параметров AI, которые могут стабильно контролировать овальность труб в пределах допусков международных стандартов. Мы предоставляем эффективные, малоотходные и высокоточные комплексные решения для гибки труб для клиентов по всему миру, работающих в аэрокосмической , автомобильной, медицинской и машиностроительной отраслях.
Часто задаваемые вопросы
Вопрос: Что такое овальность труб и как она влияет на производительность трубогиба с ЧПУ?
О: Овальность трубы — это деформация поперечного сечения трубы от идеального круга до овала. В трубогибочном станке с ЧПУ это искажение может вызвать неточные изгибы, неравномерное усилие и дефекты, такие как сплющивание или сморщивание, что снижает качество продукции и эффективность машины.
Вопрос: Как трубогибочный станок с ЧПУ может минимизировать овальность труб во время гибки?
A: Путем оптимизации таких параметров, как давление зажима, скорость гибки и скорость подачи, с помощью программирования гибки с ЧПУ и использования специализированных инструментов для гибки труб, таких как оправки и фильеры, трубогибочный станок с ЧПУ может эффективно уменьшить овальность труб и поддерживать целостность формы труб, особенно для гибки тонкостенных труб..
Вопрос: Почему контроль овальности труб важен в отраслях, где используются трубогибочные станки с ЧПУ?
Ответ: В таких отраслях, как гибка труб в аэрокосмической и автомобильной промышленности, требуется строгий контроль овальности гибки труб для обеспечения безопасности, правильной посадки и долговечности. Трубогибочные станки с ЧПУ помогают соответствовать этим стандартам, обеспечивая стабильные и бездефектные результаты прецизионной гибки труб .
Вопрос: Как мониторинг овальности в режиме реального времени улучшает работу трубогибочных станков с ЧПУ?
Ответ: Системы управления с обратной связью в режиме реального времени, интегрированные с трубогибочным станком с ЧПУ , мгновенно определяют овальность труб , позволяя автоматически корректировать параметры гибки, уменьшая количество дефектов, брака и износа оборудования.
Вопрос: Каковы распространенные методы измерения овальности труб перед использованием трубогибочного станка с ЧПУ?
О: Такие инструменты, как штангенциркули, лазерные сканеры и координатно-измерительные машины (КИМ), точно измеряют овальность труб , обеспечивая соответствие труб допуску перед гибкой на трубогибочном станке с ЧПУ..
