Раскрытие секрета точного изгиба труб - на чем основано решение?

Раскрытие секрета точного изгиба труб - какое решение на основе?

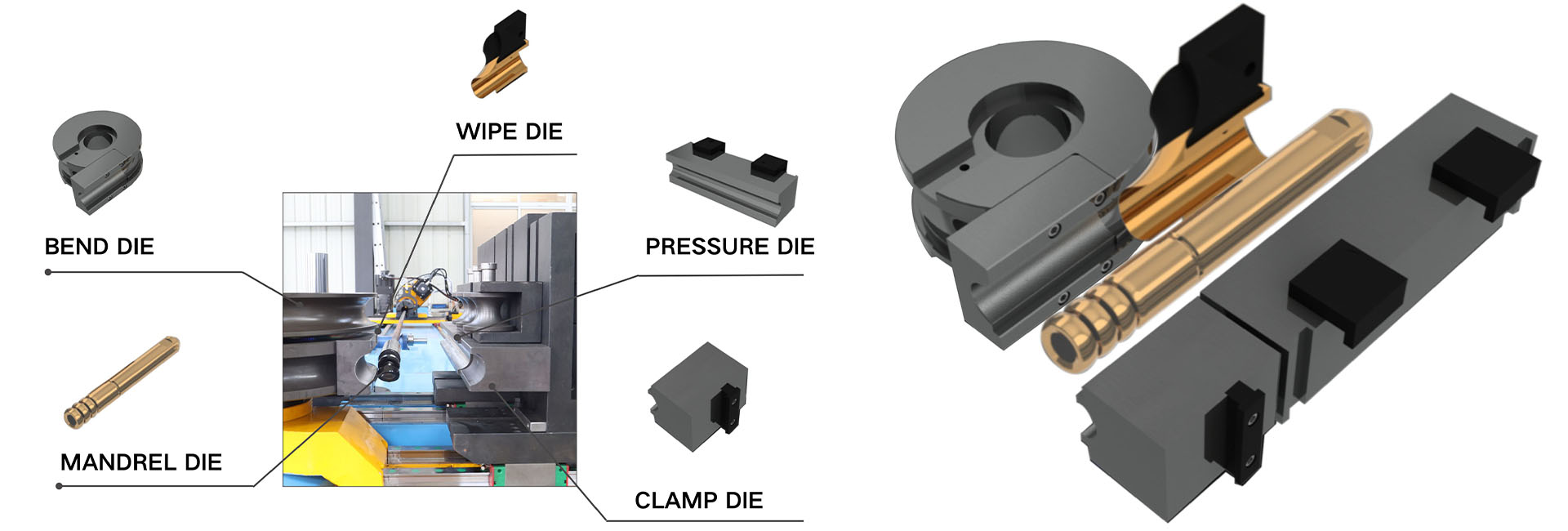

В области изгиб трубы, использование трубные машины необходимо для достижения высокой и высококачественной продуктов изгиба труб. Ключ к превосходной работе этих машин с изгибом трубы лежит в высококачественных инструментах, с которыми они оснащены изгиб трубы умираетПолем Эти изгибы труб играют жизненно важную роль в качестве ключа к точности в изгибе труб. Укладывание изгиба труб включает изгибы, умирают, умирают, нажатые штампы, мандролы и умирают против морщин (стеклоочиститель). Все эти штампы имеют свои уникальные функции.

Изгибание:

Изгибыми штампами также называются радиусом или Tube Bender ToolsПолем Они используются для формирования кривых путем применения определенного количества давления на изгибные штампы (плесень изгиба труб), с различными спецификациями настраиваются в соответствии с диаметрами и толщиной стенки различных труб. Размер изгибания определяется размером Радиус изгиба трубки.

Зажима:

Эта матрица в основном используется для исправления и зажима трубки в сочетании с изгибающим матрицей, чтобы обеспечить стабильность матрицы и точность изгиба трубки во время Процесс изгиба трубПолем Во время процесса изгиба труб, сила зажима и скорость движения зажимного матрица окажут определенное влияние на изгиб трубки. Недостаточная сила зажима может привести к тому, что трубка проскальзывает или деформируется во время процесса изгиба, в то время как чрезмерная сила может привести к подверженности трубке из -за чрезмерного давления, что приводит к разрыву или деформации. Если матрица зажима движется слишком быстро, сила удара на трубку во время процесса изгиба может увеличиться, тем самым увеличивая риск деформации и разрыва трубки. Если зажимная матрица движется слишком медленно: хотя более медленная скорость может уменьшить ударную силу, слишком медленная скорость может вызвать морщины или складки в трубе во время процесса изгиба. Поэтому мы обычно используем клапан потока в Гидравлическая система изгиба труб Чтобы контролировать поток гидравлического масла, тем самым контролируя силу зажима и скорость движения зажима, чтобы достичь наиболее идеального изгибающего эффекта.

Давление умирает ：

Давление - это вспомогательное устройство для изгибающая трубаПолем Он зажимает трубу и помогает толкать их при изгибе трубку, так что труба остается стабильной при изгибе. Когда труба растянута и сжата из -за изгибающей трубы, толщина стенки трубы изменится. Устройство вспомогательного толкания может применять определенное вспомогательное давление на внешней стороне трубы, чтобы уменьшить диапазон изменения толщины стенки трубы, тем самым достигая гладкого и полного эффекта на поверхности трубы после изгиба. Мощность и скорость вспомогательного толчка также очень важны в изгибе труб. Рабочая скорость давления должна соответствовать рабочей скорости зажима. В фактической работе он должен быть скорректирован и оптимизирован в соответствии с конкретными факторами, такими как материал трубы, требования по размеру и изгиб.

Анти-фринкловый умирание (Wiper Die) ：

Anti-Wrinkle Die-это вспомогательный инструмент, который может поддерживать внутреннюю стенку трубы во время процесса изгиба трубы, так что стенка трубы равномерно сжимается и утолщена, когда труба согнута, чтобы предотвратить морщин. Материал борьбы против морщин отличается в зависимости от материала трубы. Если это труба из нержавеющей стали, мы можем рассмотреть возможность использования высококачественной сплавной стали, которая является устойчивой к износостойкой, коррозионной и высокотемпературной устойчивой.

Mandrel ：

При изгибе трубы трубы склонны к деформации, поломке и неполному изгибу из -за истончения толщины стенки из -за изгиба и растяжения. Mandrel обеспечивает поддержку и стабильность трубы во время процесса изгиба, что делает поверхность полной после изгиба. А Mandrel из изгиба трубки Обычно контролируется гидравлической системой для завершения ряда действий, таких как форвард, и оправдан, и помогает изгибной машине, чтобы представить идеальный эффект изгиба.

Стеклоочистите

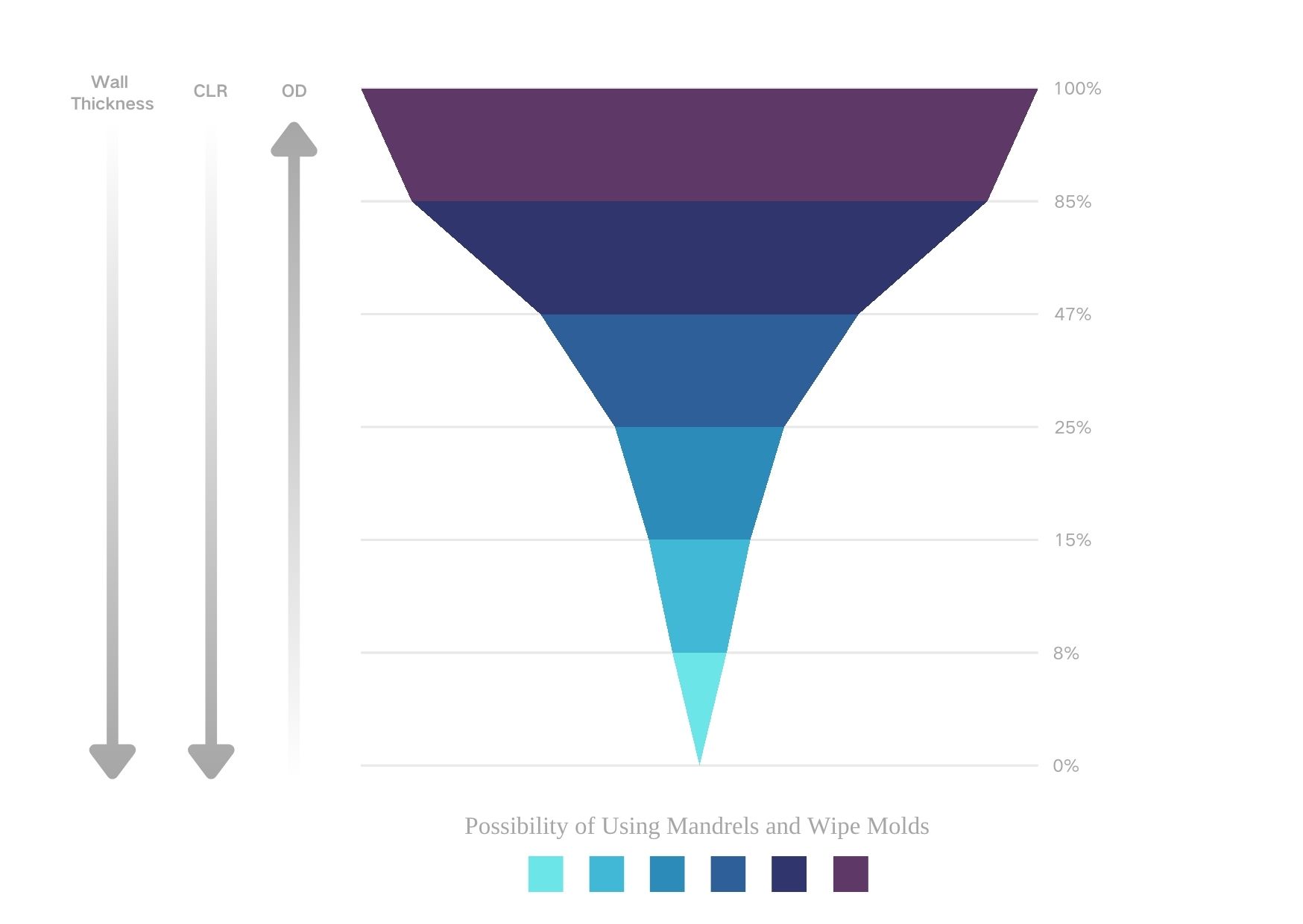

Стежирный стеклоочиститель и Mandrel не требуются для всего изгиба труб. Он определяется толщиной стенки трубы, размером радиуса изгиба и размером внешнего диаметра трубы. На следующем рисунке показан размер возможности использования. Чем тоньше толщина стенки трубы, тем больше внешний диаметр и чем меньше радиус изгиба, тем больше возможность использования стеклоочистителей и оправдания, и наоборот.
