В металлообрабатывающей промышленности существует дорогостоящее заблуждение, которое многие владельцы магазинов обнаруживают только после инвестиций в дорогостоящее оборудование: дорогой гибочный станок с ЧПУ не гарантирует идеальных изгибов. Настоящий секрет точности заключается в чем-то гораздо меньшем, но гораздо более важном — в инструментах для гибки труб , которые фактически соприкасаются с вашим материалом.
В SLS Machinery мы видели, как слишком много производителей борются с проблемами качества, несмотря на то, что у них есть машины высшего уровня. Истина проста: ваша машина обеспечивает мощность, а изготовленные на заказ гибочные матрицы обеспечивают точность. Давайте выясним, почему инструменты для гибки труб заслуживают гораздо большего внимания, чем обычно.
Почему оснастка является настоящей «душой» гибки
Вращательная гибка вытяжкой представляет собой сложный физический процесс. Когда вы сгибаете трубку, на нее одновременно действуют несколько сил: напряжение снаружи, сжатие внутри и трение повсюду. Если плашки трубогиба спроектированы неправильно, вы столкнетесь с такими проблемами, как:
Морщины на внутреннем радиусе
Чрезмерное истончение стенок
Царапание и маркировка поверхности
Несоответствие размеров деталей

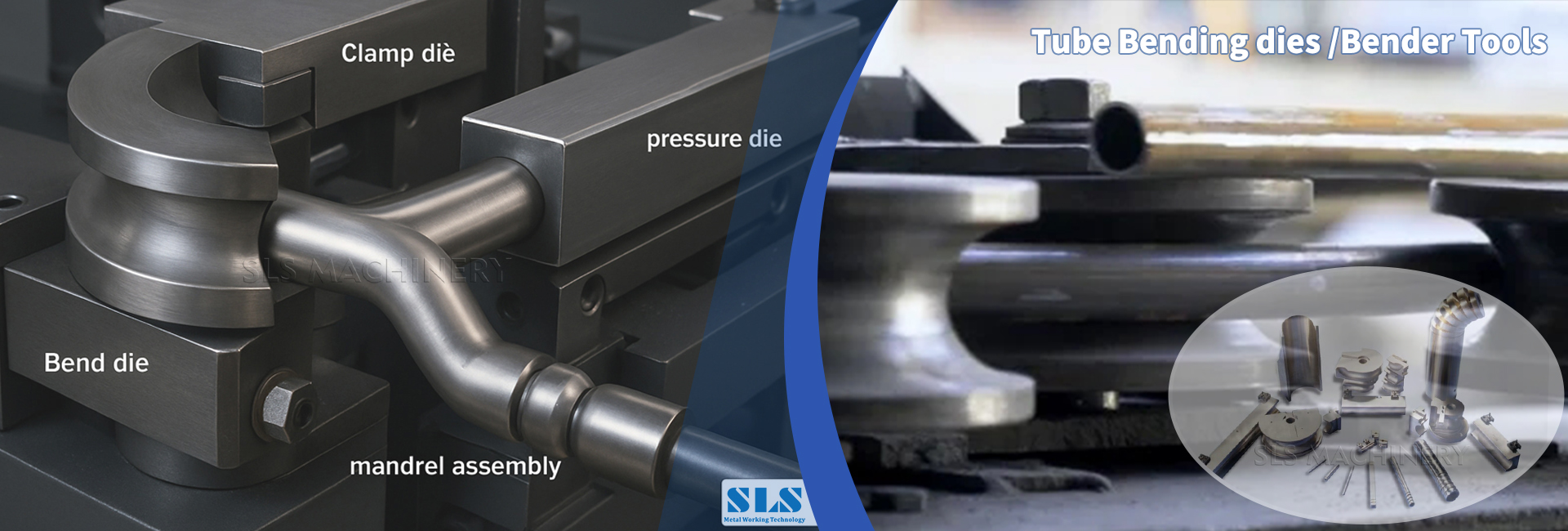

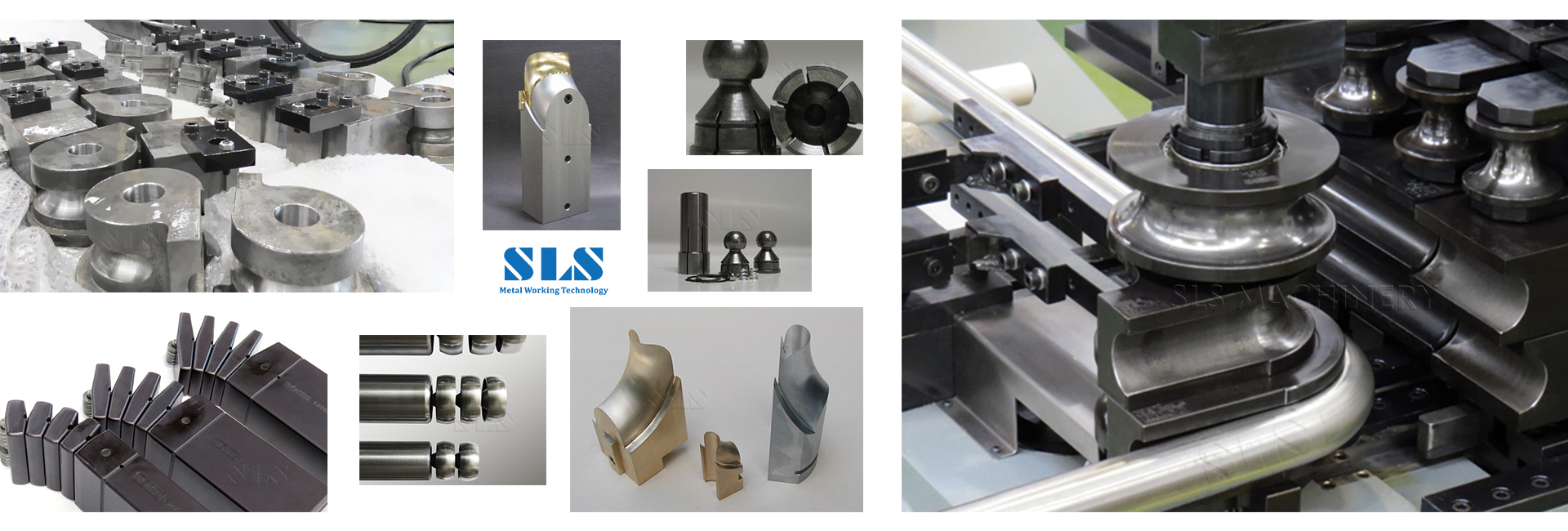

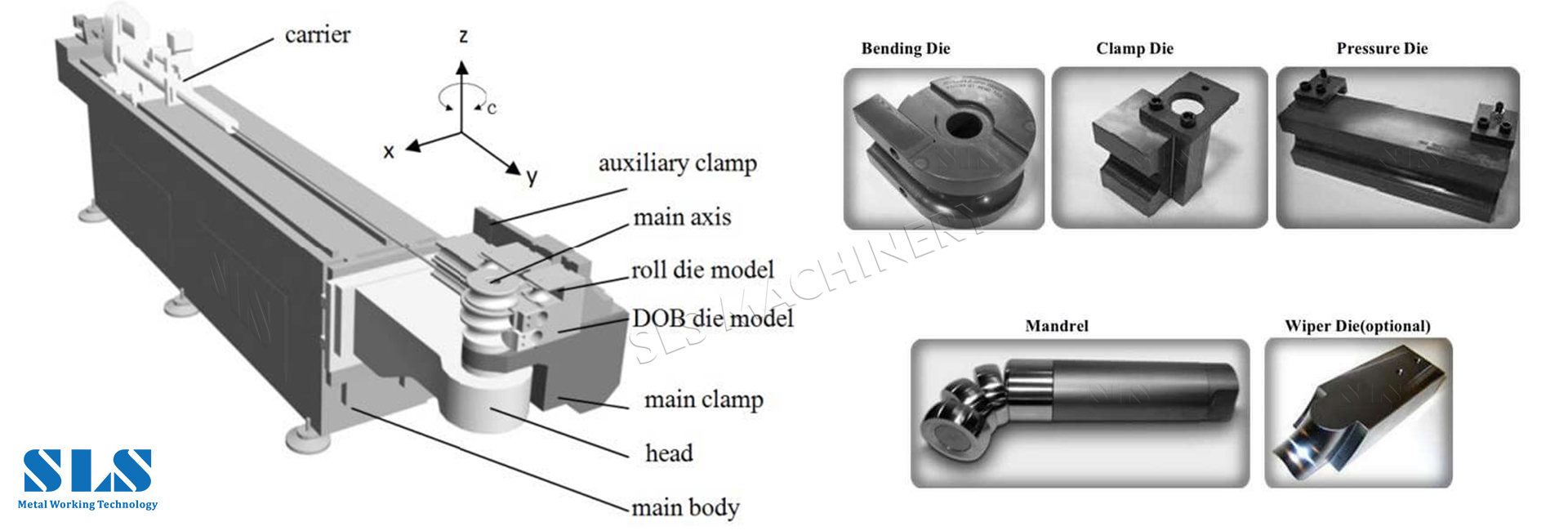

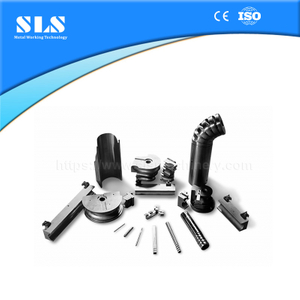

Высокопроизводительная система гибочных инструментов с вращающейся вытяжкой состоит из пяти важнейших компонентов, которые должны работать вместе как единая система:
Bend Die : это основной инструмент формования, который определяет радиус центральной линии. Это основа всей вашей деятельности.
Зажимная матрица : этот компонент фиксирует трубу на гибочной матрице и инициирует контролируемое движение материала. Если ваша зажимная матрица не держится должным образом, все остальное не имеет значения.
Напорная матрица : также называется следящей матрицей. Она применяет постоянную силу и следует за трубой через изгиб, предотвращая деформацию по внешнему радиусу.
Пластина Wiper : предотвращает образование складок в точке касания за счет контроля сжатия внутреннего радиуса. Для гибки с малым радиусом использование качественной плашки не подлежит обсуждению.
Оправка : обеспечивает внутреннюю поддержку для поддержания толщины стенки и предотвращения разрушения. Оправка для гибки труб, пожалуй, самый непонятый, но важный компонент для сложных задач.
Когда стандартные инструменты не работают: необходимость индивидуальных решений
Стандартные гибочные штампы, изготовленные по индивидуальному заказу , часто не оправдывают ожиданий, когда вы сталкиваетесь с конкретными инженерными задачами. Вот когда вам нужно рассмотреть возможность индивидуальной разработки инструментов для гибки труб :
Гибка тонкостенных труб
Когда стены становятся тоньше, право на ошибку исчезает. Стандартные инструменты с трудом справляются с контролем потока материала. Для этого требуются специализированные оправки, например конструкции с несколькими шариками, и усовершенствованные системы блокировки , которые удерживают материал и предотвращают выдавливание на линии разъема.
В компании SLS Machinery мы рекомендуем инструменты с обратной блокировкой и кромками для обработки тонкостенной нержавеющей стали. Такое усовершенствование конструкции механически стабилизирует взаимодействие инструментов на протяжении всего цикла гибки, улучшая повторяемость даже при незначительном износе станка.
Плотный радиус изгиба
Когда радиус вашей осевой линии меньше диаметра трубы в полтора раза, вы попадаете на опасную территорию. Риск коробления внутренней стенки и утончения внешней стенки возрастает в геометрической прогрессии. Прецизионно обработанная матрица становится необходимой, и выбор оправки становится решающим.
Коэффициент стены — внешний диаметр, разделенный на толщину стены — определяет, какая поддержка вам нужна. При коэффициенте стенки выше семидесяти вы находитесь на территории тонкостенных труб, требующих специальных типов оправок для гибки труб..
Высокоценные материалы
При работе с нержавеющей сталью, инконелем или другими экзотическими сплавами качество поверхности имеет решающее значение. Стандартный инструмент часто оставляет неприемлемые следы. Системы блокировки инструментов устраняют проблемы с выравниванием между зажимом и пресс-матрицами, практически устраняя следы от инструмента и защищая дорогие материалы.
Понимание технологии оправок
Оправка для гибки труб заслуживает особого внимания, поскольку зачастую именно она является ключом к успешной сложной гибке. Различные типы оправок для гибки труб служат разным целям:
Оправки с заглушками : простые и надежные для изгибов большего радиуса с трубами с более толстыми стенками. Они часто используются без матрицы.
Шариковые оправки : наиболее распространенный тип для различных работ по гибке. Количество шариков — обычно от одного до шести, но иногда и до десяти для сложных проектов — определяется фактором вашей стены и коэффициентом D, который представляет собой внешний диаметр, разделенный на радиус центральной линии.
Оправки с формованным наконечником : разновидность оправок с заглушками, радиус которых врезан в наконечник, соответствующий изгибу, обеспечивая большую внутреннюю поддержку. Они эффективны для трубок теплообменника.
Тонкостенные оправки : предназначены для стенок с коэффициентом семьдесят и более и малыми радиусами. Версии со сверхтонкими стенками выдерживают коэффициент стенки более двухсот, что обычно встречается в аэрокосмической отрасли.
Материалы оправки также имеют огромное значение. Сплавы алюминия и бронзы предпочтительны для нержавеющей стали и инконеля, чтобы уменьшить трение и предотвратить истирание. Закаленная сталь с хромированием лучше подходит для алюминия, меди и мягкой стали.
Системный подход: помимо отдельных компонентов
Ведущая в отрасли конструкция инструментов для гибки труб вышла за рамки отдельных компонентов. Запатентованная концепция системы блокировки инструментов механически фиксирует зажим и нажимные матрицы на гибочной матрице, обеспечивая идеальное самовыравнивание. Этот:
Значительно сокращает время настройки
Уменьшает отходы материала
Компенсирует износ машины.
Практически исключает маркировку инструмента
Это философия, которую SLS Machinery привносит в вашу мастерскую. Мы не просто продаем штампы — мы разрабатываем комплексные системы гибочных инструментов с вращающейся вытяжкой . Наши эксперты анализируют свойства вашего материала, коэффициент стенок, радиус изгиба и тип оборудования, чтобы разработать согласованный комплект, который работает как единое целое.
Поиск замены гибочных штампов
Если вам нужны сменные гибочные штампы , у вас есть варианты. Многие производители предлагают со склада оснастку для гидравлических трубогибов и трубогибочных станков с ЧПУ. Но для оптимальной производительности учитывайте следующие факторы:
Инструментальные материалы : Качественные штампы изготовлены из отборной легированной стали высокой твердости и подвергнуты термообработке для достижения максимальной прочности. Прецизионное фрезерование и шлифование обеспечивают плавное ведение трубы и снижение трения.
Обработка поверхности : различные покрытия могут продлить срок службы инструмента и повысить производительность при работе с конкретными материалами.
Совместимость : убедитесь, что ваш инструмент для гибки труб совместим с вашей конкретной машиной. Некоторые производители предлагают оснастку для гибочных станков Pines и другое устаревшее оборудование.
Практические советы по устранению неполадок
Если у вас возникли проблемы со сгибанием, вот краткая проверка ваших матриц для трубогиба :
При проблемах с матрицей зажима : Если трубка проскальзывает в зажиме, проверьте, доходит ли матрица зажима до дна на гибочной матрице. Если они соприкоснутся друг с другом, никакое давление не создаст крепкого сцепления. Попробуйте сошлифовать небольшое количество поверхности зажимной матрицы.
Проблемы с пресс-формой : Морщины часто можно устранить, увеличив силу пресс-формы. Но сначала убедитесь, что нажимная матрица не касается гибочной матрицы — применяется то же решение, удаляя материал небольшими порциями.
Проблемы с оправкой : Большинство проблем с оправкой связаны с размером или размещением. Передний конец хвостовика оправки должен быть установлен сразу за точкой соприкосновения. Отгибание шариков оправки вместо хвостовика ухудшает качество.
Вывод: точность заложена в каждый инструмент
На сегодняшнем конкурентном рынке сокращение брака и времени на установку напрямую влияет на вашу прибыль. Инвестиции в высококачественные, специально разработанные инструменты для гибки труб — одно из самых прибыльных решений, которые вы можете принять.
Сгибаете ли вы сложные автомобильные выхлопные системы, компоненты аэрокосмической отрасли или простые поручни, помните: машина обеспечивает мощность, а специальные гибочные штампы обеспечивают точность. Если инструменты для гибки труб спроектированы правильно, время наладки сокращается, количество отходов уменьшается, а производительность становится предсказуемой.
В SLS Machinery мы понимаем, что каждый изгиб представляет собой уникальную проблему: поведение материала, толщина стенки, радиус осевой линии и объем производства — все это влияет на требования к инструментам. Вот почему мы разрабатываем и производим инструменты в соответствии с вашими требованиями.
Если вы столкнулись с проблемами качества, начинаете новый проект или просто хотите оптимизировать текущие операции, свяжитесь с SLS Machinery сегодня. Позвольте нам разработать инструмент, который раскроет весь потенциал ваших операций по гибке.
