Структура и принцип машины с изгибом труб автоматизации ЧПУ - машины SLS

Структура и принцип машины с изгибом труб автоматизации ЧПУ - машины SLS

В отрасли по переработке металлов и труб, выбор правильного оборудования имеет решающее значение для разработки предприятия, а машины изгиба труб являются главным приоритетом. Как ведущая китайская компания по переработке труб, Suzhou Sls Machinery Co., Ltd. может обеспечить Advanced High Решения для изгиба труб автоматизации. Давайте узнаем о ЧПУ Точная машина изгиба труб И покажите, почему это может быть ключом к повышению производительности и высококачественных результатов для различных видов трубных материалов.

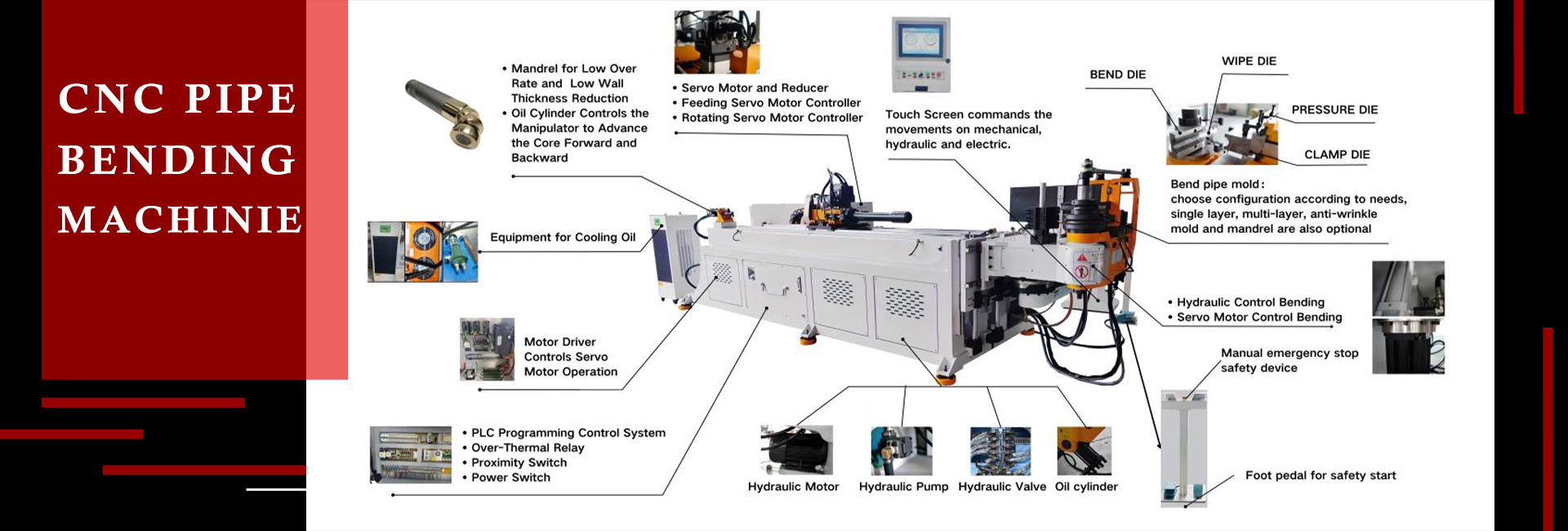

Стоимость изгиба труб с ЧПУ Является высоко автоматизированным оборудованием изгиба труб, которое в основном состоит из механических деталей, гидравлической системы, системы ЧПУ и других вспомогательных систем.

Механическая часть:

Машина изгиба труб с ЧПУ в основном состоит из машинного кровати, инструмента, устройства подачи, устройства передачи, зажима и других деталей. В течение всего рабочего процесса стабильно поддерживает все оборудование для обеспечения стабильности и точности Работа изгиба трубПолем При изгижении трубы рабочая часть зажимается с зажимным устройством, а затем механическая тележка приводится в движение устройством передачи для подачи и вращения, заставляя трубы, чтобы наклониться на изгибающем матрице.

Гидравлическая система:

Гидравлическая система в основном состоит из масляного резервуара, гидравлического двигателя, масляного насоса, платы масла, масляного цилиндра, электромагнитного клапана и клапана давления. Гидравлическое масло хранится в масляном баке, чтобы обеспечить стабильную работу Гидравлическая система изгиба трубПолем Мотор приводит масляный насос для работы и обеспечивает стабильный поток циркуляции и давление всей гидравлической системы. Оператор работает над системой управления, чтобы включить соответствующий электромагнит, управляйте клапаном, чтобы изменить направление и привести гидравлическое масло в соответствующий масляный цилиндр. Движение поршня в масляном цилиндре передает силу в трубу, в результате чего труба изгибается. Во время Процесс изгиба трубкиНа масляном цилиндре будет соответствующий проточный клапан, чтобы отрегулировать давление масла и объем масла в системе управления в зависимости от размера различных труб, чтобы гарантировать, что труба согнута в соответствии с заранее определенной траекторией и углом.

Система ЧПУ:

Система ЧПУ является командным центром для работы всего процесса. Он в основном состоит из интерфейса человека-машины (сенсорный экран, ПЛК или МПК), сервопривода и других компонентов. Во время процесса изгиба трубы сервоприводы получает инструкции контроллера в соответствии с параметрами изгиба, предусматривающих ПЛК (например, угол изгиба, длина питания, угол вращения и т. Д.), И управляет соответствующим сервоприводом, работающим через сервопривод Полем Так что механическое устройство и другие компоненты управляются сервоприводом. Согласно предопределенной траектории движения и скорости, точное изгиб достигается. ( Технология изгиба труб )

Другие вспомогательные детали:

Другие вспомогательные детали включают в себя аварийное защитное устройство, устройство безопасности датчика, охлаждающее устройство, устройство обслуживания смазки, устройство стабилизирующего напряжения и т. Д., Которые обеспечивают безопасную, стабильную и эффективную работу Стоимость изгиба трубки с ЧПУПолем В целом, машина изгиба труб SLS CNC представляет собой сложную систему, которая интегрирует несколько полей, таких как механическая, гидравлика и система управления ЧПУ. Каждая часть играет жизненно важную роль и совместно обеспечивает эффективность, точность и безопасность изгиба труб. Будь то, в каких отраслях спортивного оборудования на открытом воздухе, мебели и мебели, электроэнергии, инфраструктуры шоссе, высокоскоростного железнодорожного строительства, производства мостов, судостроения, нефтяных трубопроводов, кондиционирования воздуха, производства автомобилей и других полей, машин SLS CNC-изгибы Может предоставить отличные решения для изгиба труб, помочь предприятиям достичь целей в сфере производства и способствовать развитию отрасли. В будущем пути разработки SLS будет по -прежнему быть приверженным технологическим инновациям и обновлениям продуктов, обеспечивая более эффективные и интеллектуальные Оборудование для обработки труб Большему количеству компаний. Если вы заинтересованы в наших продуктах, пожалуйста, не стесняйтесь проконсультироваться.
