Гибка труб может показаться простой, но каждый изгиб включает в себя контролируемое сжатие, растяжение, трение и поток материала. Для производителей, использующих автоматические трубогибочные станки с ЧПУ , даже небольшая ошибка в настройке может привести к появлению складок, трещин, овальности или угловых отклонений, что увеличивает процент брака, время проверки и производственные затраты.

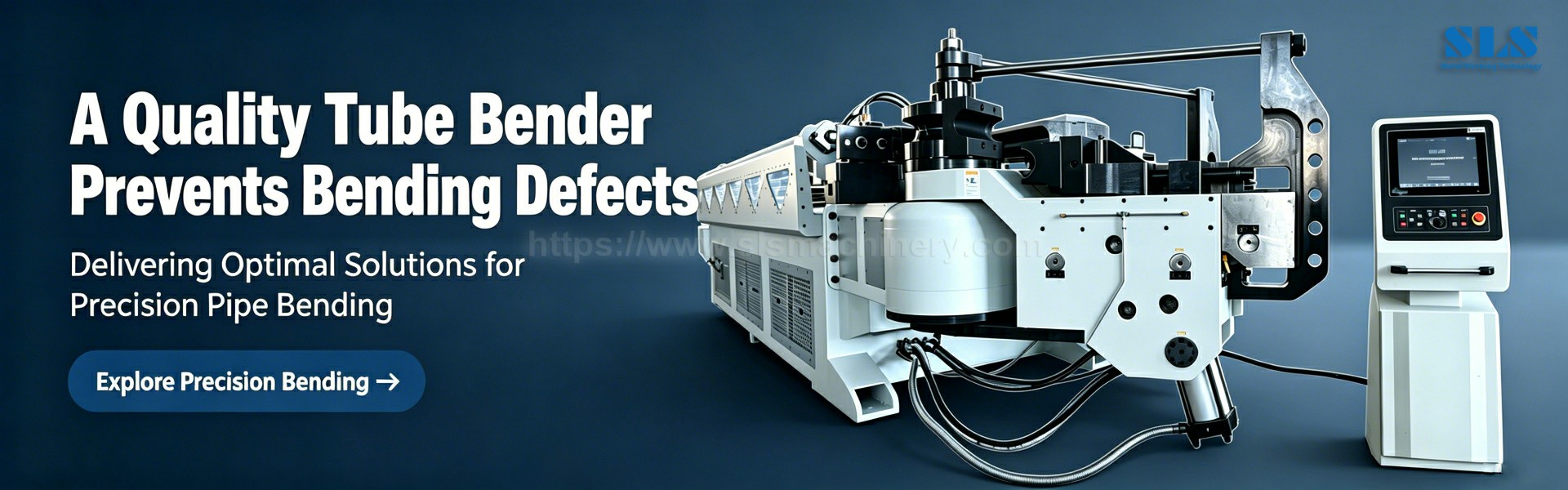

Наши с полным сервоприводом компании SLS Machinery трубогибочные станки с ЧПУ обеспечивают точность гибки ±0,1° и повторяемые характеристики массового производства в автомобильной, аэрокосмической, климатической, мебельной и судостроительной сферах. В этом руководстве описаны 12 наиболее распространенных дефектов гибки труб, их основные причины, немедленные исправления и методы долгосрочного предотвращения, которые помогут вам получить максимальную отдачу от операций по гибке труб с ЧПУ .
Современные автоматические трубогибочные станки с ЧПУ используют четыре основные сервооси для выполнения заранее запрограммированных многоугловых гибок за один цикл: ось Y подает трубу в точное положение изгиба, ось C вращает трубу, чтобы установить плоскость гибки, ось B вращает гибочный рычаг для формирования угла, а ось A позиционирует внутреннюю опору для гибки трубы оправки . Хотя эта автоматизация обеспечивает высокую эффективность, стабильное качество по-прежнему зависит от подбора материалов, инструментов, настроек машины и методов эксплуатации.

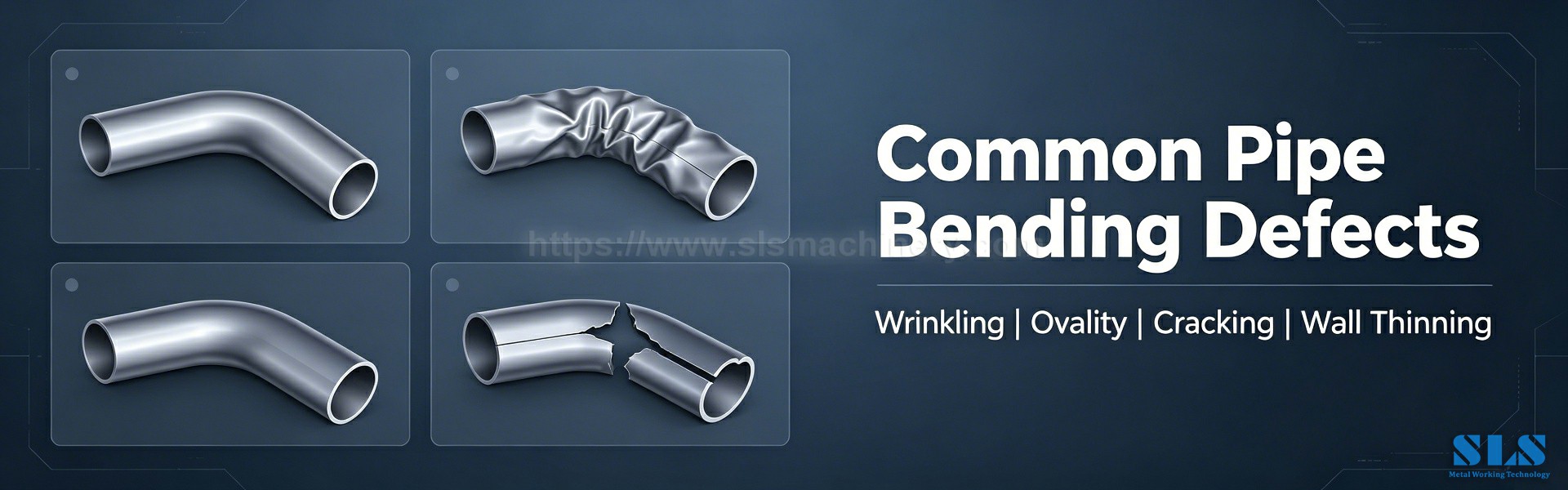

Большинство проблем с гибкой труб можно разделить на четыре категории: неподходящий материал труб, неправильный инструмент, нестабильные настройки станка и неправильные методы работы. Используйте это руководство в качестве структурированного справочника по устранению неполадок, чтобы уменьшить количество дефектов и повысить выход с первого прохода.
Дефект изгиба трубы | Общая причина | Немедленное решение |
Сморщивание труб | Малый радиус или плохая внутренняя поддержка | Отрегулируйте положение оправки и зачистной матрицы. |
Обрушение внутренней стены | Избыточное тепло или слабая поддержка | Уменьшите нагрев и перейдите на шаровую оправку |
Выравнивание труб | Неправильный размер матрицы или чрезмерное усилие. | Сопоставьте матрицу с фактическим внешним диаметром и уменьшите давление. |
Чрезмерная овальность | Недостаточная внутренняя поддержка | Используйте оправку правильного размера с правильным количеством шариков. |
Растрескивание или расщепление | Низкая пластичность или слишком малый радиус | Увеличьте радиус изгиба и уменьшите скорость изгиба. |
Чрезмерное истончение стенок | Чрезмерное растяжение внешней стенки | Используйте давление наддува и большие радиусы. |
Неправильный угол изгиба | Плохая калибровка машины | Повторная калибровка энкодеров и механических упоров. |
Чрезмерное пружинение | Эластичный возврат материала | Применить контролируемый перегиб на основе данных испытаний. |
Неравномерный радиус изгиба | Нестабильная подача или нагрев | Стабилизация оси подачи и равномерная зона нагрева |
Скрутка труб | Плохое выравнивание или проскальзывание зажима | Исправьте выравнивание трубок и увеличьте давление зажима. |
Царапины на поверхности | Грязный или грубый инструмент | Очистите и отполируйте все контактные поверхности. |
Следы ожогов | Чрезмерный нагрев | Снижение температуры и сокращение времени нагрева |
Морщины почти всегда образуются на внутренней стороне изгиба, где материал подвергается сильному сжатию во время изгиба трубы . Незначительные морщины влияют на внешний вид поверхности, а глубокие морщины могут ограничивать внутренний поток и снижать прочность конструкции.
К частым причинам относятся: радиус изгиба слишком мал для толщины стенки трубы, тонкостенная труба без надлежащей опоры для изгиба трубы , неправильное положение оправки (слишком далеко назад от касательной к изгибу), изношенная грязесъемная матрица, которая не может контролировать избыточный поток материала, слишком высокая скорость гибки для материала и недостаточная смазка между трубой и инструментом.
Начните с проверки радиуса изгиба. Общее практическое правило: радиусы менее трех наружных диаметров трубы почти всегда требуют внутренней опоры оправки. Затем проверьте положение оправки — она должна располагаться на 1–2 мм вперед от точки касания изгиба, чтобы поддерживать трубку до того, как начнется деформация.
Зачистная матрица должна плотно прилегать к гибочной матрице; изношенный или закругленный край не может предотвратить слипание материала. Для гибки нержавеющей стали используйте грязесъемные плашки из алюминиевой бронзы, чтобы уменьшить трение и истирание. Наконец, уменьшите скорость изгиба для тонкостенных или мягких материалов и нанесите специальную смазку для гибки на все контактные поверхности.
Разрушение внутренней стенки более серьезное, чем обычное сморщивание: стенка трубки опускается внутрь, значительно уменьшая внутренний диаметр. Этот дефект наиболее распространен при гибке тонкостенных труб и при работе с малым радиусом.
Общие причины включают чрезмерный нагрев (для пластиковых трубок) и недостаточную внутреннюю поддержку. Высокое давление формования может усугубить проблему, толкая неподдерживаемую стенку внутрь.
Для металлических труб переключитесь с простой оправки-пробки на шаровую оправку с 3–7 шарнирными сегментами, которая поддерживает большую часть площади внутренней стенки при изгибе. Для пластиковых трубок (ПВХ, ПЭ, ПП) уменьшите температуру нагрева — чрезмерное размягчение лишает трубку структурной устойчивости еще до начала изгиба. Удерживайте трубку внутри формовочного инструмента во время охлаждения, чтобы сохранить необходимую форму.
Уплощение происходит, когда трубка теряет круглое поперечное сечение, становится овальной или локально сжимается. Дефект снижает пропускную способность и может помешать правильной установке фитинга.
К частым причинам относятся: канавка гибочной матрицы не соответствует фактическому наружному диаметру трубы, чрезмерная сила изгиба или нагрузка на пресс-форму, малый радиус осевой линии без внутренней опоры, слабая поддержка пресс-формы, чрезмерный нагрев пластиковых материалов и неправильное расположение трубы в матрице.
Всегда измеряйте фактический внешний диаметр трубы перед выбором матриц — номинальный размер трубы часто не отражает точный наружный диаметр, особенно для сварных труб. Уменьшите давление формования, если трубка имеет местное сжатие; чрезмерное давление не улучшает контроль изгиба. Оправка правильного размера поддерживает внутреннюю поверхность и особенно важна при гибке тонкостенных труб . Всегда проверяйте первую готовую деталь перед началом серийного производства.
Овальность измеряет разницу между самым широким и самым узким размером изогнутого поперечного сечения. Небольшая овальность является нормальной для большинства операций гибки, но чрезмерная овальность может привести к утечкам, помехам при сборке или снижению номинального давления.
Чаще всего это происходит из-за плохой поддержки оправки или неправильных настроек пресс-формы, которые искажают поперечное сечение. Проверьте три параметра оправки: размер (должен быть на 3–5 % меньше внутреннего диаметра трубы для стандартных материалов, на 2–3 % для тонкостенных), положение и количество шариков. Для более сложных изгибов могут потребоваться дополнительные шарики оправки для непрерывной поддержки.
Пресс-форма должна плавно направлять трубку в изгиб, не сдавливая ее. Регулярно калибруйте штампы, а для конструкционных труб большого диаметра рассмотрите возможность использования боковых «зажимных» штампов, которые сжимают трубу с боков для сохранения округлости. Всегда указывайте допустимый предел овальности на чертеже проекта — для большинства промышленных применений требуется овальность ниже 3–5 % от номинального наружного диаметра.
Трещины появляются на внешней стороне изгиба, где материал при формовке растягивается. Даже небольшие трещины могут распространяться под давлением или вибрацией во время эксплуатации, что делает это критическим дефектом безопасности для систем, работающих под давлением.
К распространенным причинам относятся: слишком низкая пластичность материала для требуемого радиуса, радиус изгиба ниже минимального предела формования материала, чрезмерная скорость изгиба, создающая внезапную растягивающую нагрузку, условия холодного производства, делающие хрупкие материалы более склонными к разрушению, неравномерная толщина стенки трубы, старое или неправильно хранившееся сырье, а также чрезмерное внешнее растяжение без поддержки наддува.
По возможности увеличивайте радиус изгиба — это напрямую снижает нагрузку на внешнюю стену. Уменьшите скорость изгиба и избегайте внезапного приложения силы; контролируемое, устойчивое движение поддерживает стабильный поток материала. Для некоторых металлов может потребоваться отжиг или предварительный нагрев, но метод должен соответствовать конкретной марке материала. Всегда проверяйте сырье перед производством — хрупкие или старые трубы могут выйти из строя даже при правильных настройках машины.
Утончение стенок также происходит на внешней стороне изгиба, поскольку материал растягивается и становится длиннее во время формования. Чрезмерное утонение часто не видно и требует измерения толщины для обнаружения, но оно создает серьезные риски в системах под давлением из-за снижения усталостной долговечности и устойчивости к разрыву.
Малый радиус является наиболее распространенной причиной, наряду с высокой скоростью изгиба и плохой пластичностью материала. Используйте больший радиус там, где позволяет конструкция, и применяйте контролируемую поддержку наддува — пресс-форма подает дополнительный материал в зону изгиба, чтобы уменьшить растяжение.
Всегда измеряйте толщину внешней стенки после пробного изгиба с помощью ультразвукового датчика и сравнивайте результат с требованиями чертежа. Никогда не думайте, что визуально плавный изгиб структурно приемлем.
Неправильный угол изгиба создает проблемы при установке — разница даже в 0,5° может нарушить всю сборку. Конечный угол может быть слишком большим или слишком маленьким, и оба условия увеличивают время доработки.
К частым причинам относятся: неверные параметры машины или значения программы, плохая калибровка энкодеров и упоров машины, проскальзывание трубы во время гибки, нестабильное гидравлическое или серводавление, ошибки настройки оператора и различия в эластичности партий материалов.
Калибруйте систему контроля угла перед производством, проверяя энкодеры, механические упоры и контрольные точки. Перед сгибанием трубку крепко зажмите — она не должна двигаться во время формовки. Всегда выполняйте пробный изгиб перед крупными заказами и измеряйте окончательный угол после того, как трубка полностью выйдет из штампа. Ведите технологические записи для распространенных углов (30°, 45°, 60°, 90°), чтобы ускорить наладку во время производственных смен.
Упругое сопротивление происходит после снятия изгибающей силы, когда трубка частично возвращается к своей первоначальной форме из-за эластичности материала. Труба, сформированная под углом 90°, может закончиться под углом 88°, точное значение зависит от предела текучести материала, толщины стенки и радиуса изгиба.
Высокопрочные металлы (нержавеющая сталь, высокопрочная сталь) часто демонстрируют большую упругость, чем мягкая сталь. Для компенсации используйте контролируемый перегиб — необходимое значение перегиба должно быть получено на основе фактических испытательных изгибов, а не общих оценок. Для нагретых пластиковых трубок удерживайте деталь в формовочном инструменте во время охлаждения; раннее высвобождение ускоряет восстановление формы. Создайте таблицы компенсации упругого возврата для каждой комбинации материалов и размеров, чтобы улучшить повторяемость.
Неравномерный радиус изгиба создает непоследовательную кривую, некоторые участки которой острее других. Это влияет как на внешний вид, так и на точность сборки, а также может создавать локальные точки напряжения, которые ослабляют готовую деталь.
Общие причины включают неравномерный нагрев, нестабильное движение оси подачи и проскальзывание трубки во время цикла. Зона нагрева должна охватывать всю площадь формовки — локальный нагрев приводит к неравномерной мягкости материала и неправильным изгибам. Убедитесь, что оси подачи и гибки остаются синхронизированными на протяжении всего цикла; Вспомогательная скорость пресс-формы должна соответствовать вращению гибочной матрицы, чтобы исключить сопротивление. Всегда используйте прецизионную матрицу, обработанную с необходимым радиусом центральной линии — ручное вытягивание или самодельные инструменты почти всегда создают неправильные кривые.
Скручивание труб меняет ориентацию плоскости сгиба и особенно часто встречается в многоплоскостных трехмерных изогнутых деталях. Правильный угол изгиба все равно может не пройти проверку, если изгиб направлен в неправильном направлении.
Основной причиной является плохое выравнивание, а также проскальзывание зажима и неправильные контрольные метки. Прежде чем прикладывать силу, точно отцентрируйте трубку в зажиме и сверьте каждую контрольную отметку с производственным чертежом. Осмотрите поверхности зажимов на предмет износа или загрязнения — они должны прочно удерживать трубку, не повреждая поверхность. Для сложных деталей с несколькими изгибами просмотрите последовательность гибки; другой порядок может уменьшить ошибки вращения и риски столкновений.
Повреждение поверхности может произойти во время подачи, зажима, изгиба или разгрузки. Деталь может иметь правильные размеры, но клиенты все равно откажутся от нее по причине внешнего вида — особенно в случае компонентов из нержавеющей стали, алюминия или декоративных компонентов.
Типичные причины включают в себя: шероховатые или изношенные поверхности матрицы, загрязнение направляющих роликов металлическим мусором, острые контактные кромки оснастки, чрезмерное давление зажима, вызывающее вмятины, металлическую стружку, застрявшую между трубой и матрицей, грубое обращение с трубой и недостаточную смазку.
Перед производством очистите все контактные поверхности, удалив стружку, пыль и остатки затвердевшей смазки. Отполируйте поврежденные поверхности инструментов и замените инструменты с глубокими следами износа. Для гибки нержавеющей стали никогда не используйте стальные плашки — переключитесь на инструменты из алюминиевой бронзы, чтобы избежать истирания и царапин. По возможности уменьшите давление зажима: оно должно предотвращать движение, не создавая вмятин. Для декоративных трубок используйте защитную пленку или мягкие зажимные вставки.
Следы ожогов в основном поражают изгиб пластиковых труб и проявляются в виде желтых, коричневых, блестящих или оплавленных участков. Этот дефект обычно указывает на чрезмерный нагрев, хотя неравномерное размещение нагревателя также может привести к локальному повреждению.
Условия нагрева должны соответствовать конкретному материалу: ПВХ, ПЭ и ПП по-разному реагируют на температуру и время воздействия. Уменьшите температуру нагрева или время воздействия и при необходимости увеличьте расстояние от источника нагрева. Регулярно проверяйте датчики температуры — неточный датчик может показывать безопасные показания, в то время как трубка фактически перегревается. Осмотрите трубку во время пробного цикла и прекратите нагрев, как только будет достигнута необходимая гибкость.
Случайные корректировки часто создают больше проблем, чем решают. Следуйте этому структурированному процессу, чтобы быстрее найти основные причины:
Местоположение дефекта дает немедленную подсказку:
· Дефекты внутреннего изгиба (сморщивания, разрушение) = проблемы, связанные со сжатием.
· Дефекты внешнего изгиба (трещины, утончения) = проблемы, связанные с напряжением.
· Дефекты поперечного сечения (сплющивание, овальность) = проблемы с оснасткой или опорой.
· Проблемы с углом = проблемы с калибровкой или пружинением.
· Дефекты поверхности = проблемы с трением, загрязнением или перегревом.
Сначала проверьте материал трубы: проверьте марку, диаметр, толщину стенки и условия хранения. Затем осмотрите машину и инструменты на предмет ослабления крепежа, утечек гидравлической системы, износа и плохой центровки. Если возможно, проведите тест с проверенным образцом материала, чтобы изолировать источник.
Никогда не настраивайте все настройки одновременно — вы можете потерять фактическую причину. Следуйте следующему порядку устранения неполадок:
1. 1. Убедитесь, что характеристики трубы соответствуют чертежу.
2. 2. Проверьте размер и состояние инструмента.
3. 3. Проверьте выравнивание и фиксацию трубки.
4. 4. Проверьте положение оправки и зачистной матрицы.
5. 5. Подтвердите калибровку машины.
6. 6. Отрегулируйте настройки скорости, давления или нагрева.
7. 7. Выполните еще один испытательный изгиб и повторите проверку.

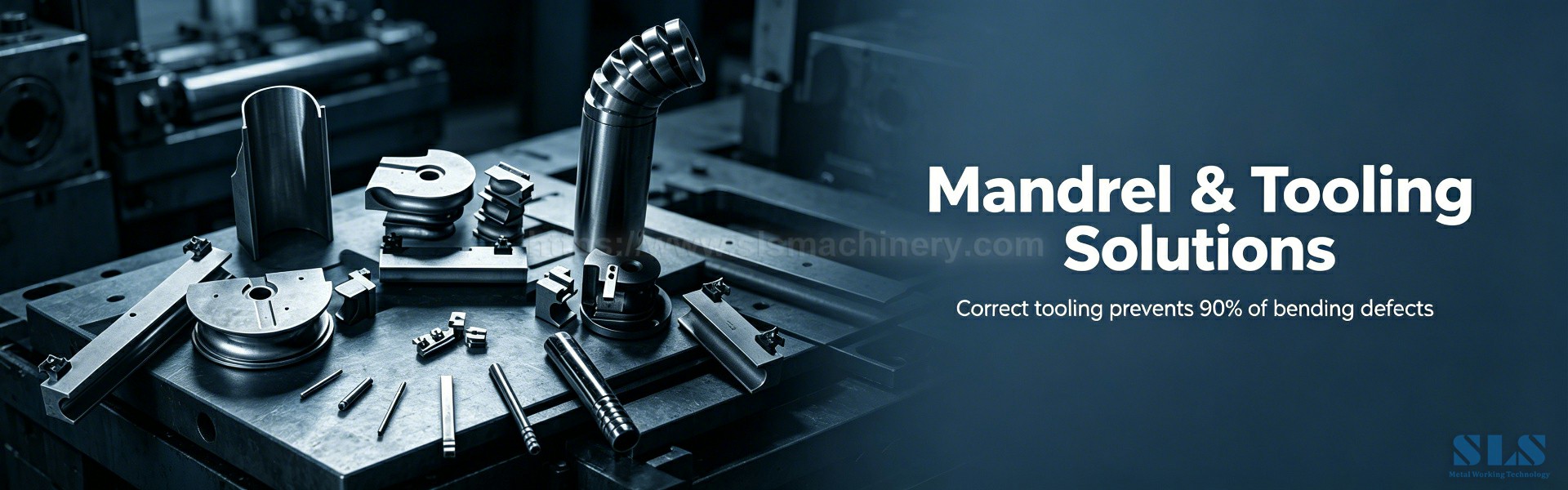

Правильная оснастка поддерживает материал на каждом этапе цикла гибки.
Перед выбором штампов проверьте фактический наружный диаметр — не полагайтесь только на номинальный размер. Также подтвердите толщину стенки, требуемый радиус осевой линии, угол изгиба, марку материала, требования к поверхности и доступную длину касательной. Неправильный штамп может вызвать сразу несколько дефектов: сплющивание, складки, царапины и проскальзывание зажима.
Оправки-пробки подходят для менее сложных изгибов с толстыми стенками и большими радиусами. Шаровые оправки поддерживают более узкие радиусы и более тонкие стенки, обеспечивая многоточечную внутреннюю поддержку. Оправка должна соответствовать внутреннему диаметру трубы и свободно перемещаться без чрезмерного зазора. Его положение имеет такое же значение, как и его размер — даже правильная оправка выйдет из строя, если ее поместить слишком далеко назад.
Зачистная матрица контролирует сжатие материала вблизи точки изгиба; его край должен оставаться острым и правильно расположенным. Пресс-форма направляет материал в изгиб, а плохое давление приводит к проскальзыванию или нестабильному потоку материала. Проверьте оба инструмента на предмет износа и замените их, прежде чем дефекты станут частыми.
Настройки станка должны отражать поведение материала и геометрию изгиба.
Высокая скорость может привести к появлению трещин или складок из-за внезапного напряжения материала; низкая скорость может увеличить трение и появление следов на поверхности. Используйте стабильную скорость на протяжении всего цикла гибки и избегайте резких изменений давления. Гидравлические системы нуждаются в регулярном осмотре — утечки и нестабильное давление напрямую снижают стабильность изгиба.
Гибка пластиковых труб требует контролируемого и равномерного нагрева по всей зоне изгиба. Перегрев вызывает появление ожогов и разрушение; недогрев вызывает растрескивание и чрезмерную упругость. Охлаждение не менее важно — держите трубу в форме до тех пор, пока ее форма не станет устойчивой.
Правильная смазка снижает износ инструмента и сопротивление формовке. Наносите смазку только на необходимые участки контакта и используйте формулу, соответствующую материалу трубы и требованиям последующей очистки. Для нержавеющей стали используйте противозадирную смазку под высоким давлением, чтобы предотвратить заедание поверхности.
Хомут должен остановить движение трубы, но чрезмерное давление приводит к появлению вмятин и следов. Короткая касательная длина может привести к слабому захвату — специальные текстурированные вставки зажима могут улучшить контроль без дополнительного давления. Проверяйте центрирование трубы перед каждым изгибом и используйте точные контрольные метки, чтобы уменьшить ошибки вращения.
Разные материалы требуют разных подходов к изгибу.
Углеродистая сталь обычно изгибается предсказуемо, хотя прочность и толщина стенки влияют на упругость. Нержавеющая сталь нуждается в лучшей смазке и часто подвержена более сильному наклепу и истиранию поверхности. Используйте гладкие, полированные инструменты и контролируемое давление, а также следите за утончением внешней стенки на крутых поворотах.
Алюминий очень чувствителен к царапинам и следам от зажимов, а твердые сплавы могут треснуть при сильном изгибе. Медь легко сгибается в большинстве условий, но тонкие стенки могут разрушиться без надлежащей поддержки оправки. Используйте чистые, отполированные инструменты для обоих материалов и рассмотрите возможность подготовки материала (отжига) для сложных геометрий.
Эти пластмассовые материалы полностью зависят от контроля нагрева. ПВХ может сгореть при чрезмерной температуре; ПЭ требует более длительного и равномерного нагрева; ПП хорошо восстанавливает форму и требует стабильного охлаждения внутри формы. Создайте отдельные записи параметров для каждого типа и размера пластика.

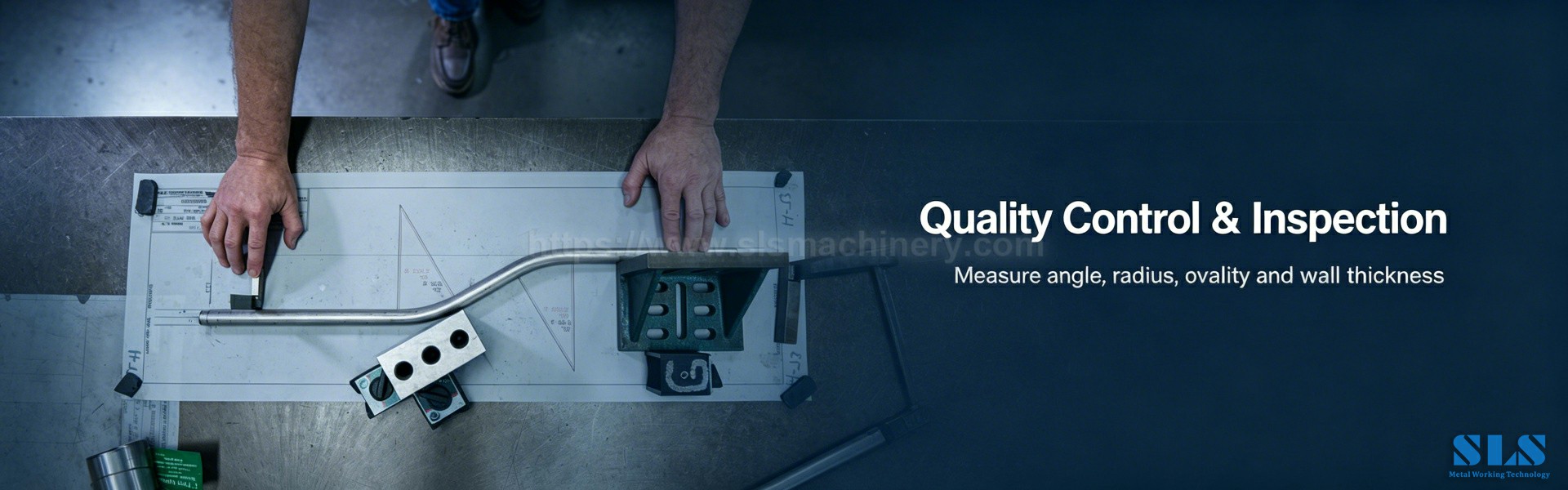

Проверка подтверждает, действительно ли корректирующие действия работают.
Используйте подходящие манометры, приспособления или цифровые измерительные системы и всегда проводите измерения после того, как труба полностью выйдет из матрицы. Также проверьте длину касательных и положение изгиба — правильный угол все равно может иметь неправильное расположение.
Измерьте максимальный и минимальный наружный диаметр и рассчитайте овальность по стандартной формуле:
Овальность (%) = (Максимальный наружный диаметр − Минимальный наружный диаметр) ÷ Номинальный наружный диаметр × 100
Подтвердите результат на соответствие требованиям проекта. Используйте ультразвуковой толщиномер для проверки критической толщины стенки, уделяя особое внимание внешней поверхности изгиба.
Ищите трещины, морщины, царапины, вмятины и следы ожогов. Проверьте зону внутреннего потока, если возможен коллапс. Приложения с критическим давлением могут потребовать гидростатических испытаний или неразрушающего контроля, в зависимости от стандартов проекта.
Запись первого изделия должна включать: материал и партию трубы, идентификатор машины, конфигурацию инструмента, параметры гибки, условия нагрева, результаты проверки, корректирующие действия и одобрение оператора. Эти записи превращают знания об устранении неполадок в повторяемый контроль процесса.
Профилактика обходится гораздо дешевле, чем повторное устранение неполадок и списание отходов.
В каждом листе настройки должны быть указаны положения инструментов, параметры станка, значения компенсации упругого возврата, давление, скорость и пределы проверки. Обновляйте таблицу после каждого успешного улучшения процесса.
Осматривайте оборудование перед каждой сменой, проверяя утечки гидравлической системы, поврежденные шланги, ослабленные болты, изношенные ролики, поврежденные матрицы, износ оправок, уровни жидкости и чрезмерное перемещение компонентов. Регулярное техническое обслуживание повышает безопасность и повторяемость изгибов.
Операторы должны распознавать ранние сигналы неисправности: необычный шум, проскальзывание трубы, возрастание требований к усилию и изменение углов. Практическое обучение снижает зависимость от одного опытного работника и повышает согласованность работы от смены к смене.
Выполняйте пробную гибку после каждого серьезного изменения — новой партии материала, нового инструмента, технического обслуживания станка или настройки параметров. Тщательно осмотрите первую деталь перед началом массового производства. Этот единственный шаг позволяет избежать больших и дорогостоящих партий лома.
Для успешной гибки труб требуется больше, чем просто работа на машине. Качество материала, состояние инструмента, точность настройки и дисциплина контроля должны работать вместе — слабость в любой одной области может привести к множеству дефектов.
Морщины и коллапс обычно указывают на проблемы со сжатием и поддержкой; трещины и утончения указывают на чрезмерное растягивающее напряжение; уплощение и овальность часто происходят из-за плохой внутренней поддержки; угловые ошибки обычно связаны с пружинением или калибровкой. Используйте структурированный процесс устранения неполадок, меняйте по одной переменной за раз и документируйте каждое успешное исправление.
SLS Machinery производит полные линейки автоматических трубогибов с ЧПУ с предварительно откалиброванной совместимостью инструментов, точностью с сервоприводом и программируемыми рецептами гибки для автомобильной, аэрокосмической, климатической, мебельной и судостроительной промышленности. Наша команда обеспечивает комплексный подбор инструментов, обучение операторов и послепродажную поддержку, чтобы помочь производителям сократить количество дефектов, сократить процент брака и добиться стабильно высокого качества гибки в больших масштабах. Свяжитесь с нами, чтобы найти подходящее решение для гибки труб для вашей производственной линии.
