Разрезать трубу из нержавеющей стали без заусенцев сложнее, чем кажется. Грубая кромка, оставшаяся в результате резки, может испортить готовую деталь, замедлить производство и потребовать много часов доработок. Для предприятий, использующих станки для резки труб с ЧПУ , качество каждого реза имеет значение с самого начала. Среди всех доступных методов станок для резки холодной пилой выделяется как наиболее практичный выбор для чистой, квадратной резки труб без заусенцев . В этом руководстве объясняется, как работает резка холодной пилой , почему она превосходит лазерную и плазменную по качеству кромок, допускам и эксплуатационным расходам, а также как автоматический станок для резки труб с ЧПУ , построенный на основе холодной пилы, обеспечивает стабильное производство. SLS Machinery , ведущий производитель автоматических станков для резки труб , производит системы холодной пилы с ЧПУ , которые обеспечивают резку труб без заусенцев для санитарно-гигиенических, конструкционных и общих производственных работ.

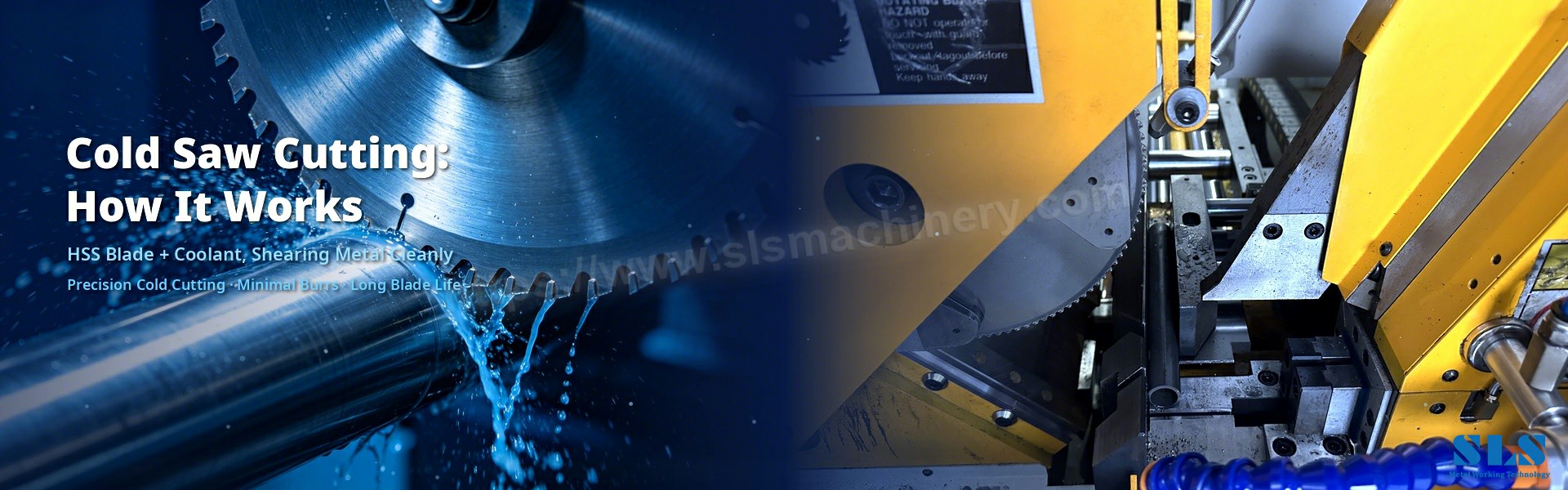

В станке для резки холодной пилой используется круглое полотно холодной пилы , которое вращается с низкой скоростью, в то время как охлаждающая жидкость заливает зону резки. Пильное полотно оснащено зубьями с твердосплавными напайками , которые чисто срезают металл, а не рвут его. Поскольку лезвие остается холодным, материал не размягчается, не обесцвечивается и не деформируется. Этот простой принцип отличает резку холодной пилой от методов, основанных на нагреве: рез является механическим, точным и оставляет металлическую структуру нетронутой.

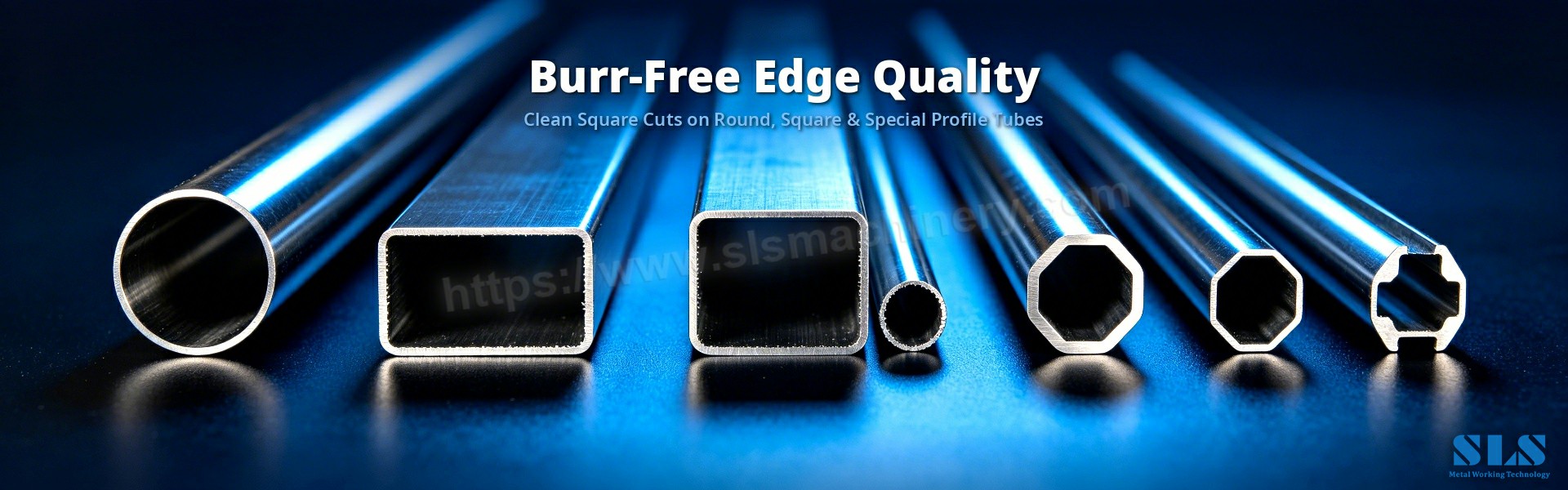

Самая веская причина выбрать станок для резки холодной пилой — это качество кромки. Срезающее действие твердосплавных зубьев позволяет получить ровные, чистые кромки с очень небольшими заусенцами при резке труб . Большинство деталей, распиленных методом холодной резки, можно сразу использовать в следующей обработке без удаления заусенцев с трубок . Лазерная резка почти не оставляет заусенцев, но может оставлять окалину на нижней стороне, а плазменная резка оставляет видимые заусенцы, которые всегда требуют шлифовки. При резке труб из нержавеющей стали кромка холодной пилы лучше всего подходит для последующей обработки.
Тепло — враг нержавеющей стали. Холодная резка пилой практически не приводит к образованию зон термического влияния (ЗТВ) , поэтому коррозионная стойкость и механические свойства труб из нержавеющей стали остаются полностью неизменными. Нет обесцвечивания, микроструктурных изменений и короблений на кромке среза. Лазер создает небольшую ЗТВ, а плазма — большую, которая может смягчить или укрепить кромку и снизить коррозионную стойкость. Когда целостность материала имеет значение, холодная пила является более безопасным выбором.
Допуск на резку определяет, насколько хорошо детали соединяются друг с другом после обработки. Холодная пила с ЧПУ поддерживает длину и прямоугольность в пределах ±0,1 мм, что достаточно для точной подгонки и сварки. Лазер тоньше (±0,05 мм), но дополнительная точность обходится значительно дороже в расчете на станок. Плазма имеет ширину, обычно ±0,2 мм или более, что может снизить точность обработки прецизионных деталей. На станке для резки труб с ЧПУ холодная пила сочетает в себе механическую точность с сервоприводной подачей и автоматическим зажимом, поэтому каждая деталь разрезается в одном и том же положении остановки, деталь за деталью.
Текущие затраты имеют значение в повседневном производстве. Станок для холодной резки отличается умеренным потреблением энергии, длительным сроком службы полотна с твердосплавными напайками и низкими эксплуатационными расходами. Нет необходимости в обслуживании дорогостоящего лазерного источника или мощной плазменной горелки. Поскольку срез чистый, необходимость удаления заусенцев после него невелика. При средних и больших объемах стоимость резки на станке для резки труб, основанном на технологии холодной распиловки, трудно превзойти.

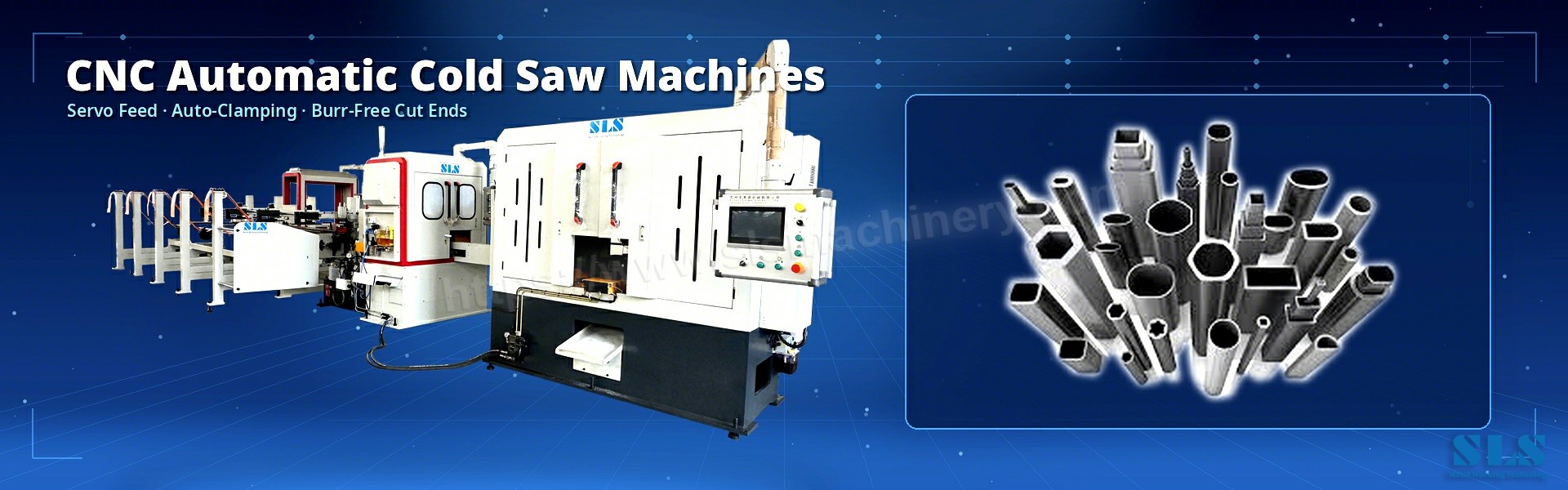

На современном станке для резки труб с ЧПУ пила холодной резки становится частью комплексной режущей ячейки. Автоматическая машина для резки труб оснащена подачей с сервоприводом, автоматическим зажимом и контролем длины, поэтому каждая труба подается, удерживается и разрезается в одном и том же положении остановки. Операторы сохраняют программы для разных диаметров и толщин стенок, устанавливают скорость резки в зависимости от марки материала и запускают партии с минимальным контролем. Полностью автоматические машины для резки труб могут включать в себя станции снятия заусенцев, сортировки и измерения длины для непрерывной работы.
Типичные области применения автоматических станков холодной пилы с ЧПУ включают автомобильные выхлопные трубы, мебельные и фитнес-каркасы, гидравлические линии и узлы конструкционных труб - везде, где подготовка к резке труб требует чистой, ровной кромки перед последующей обработкой.

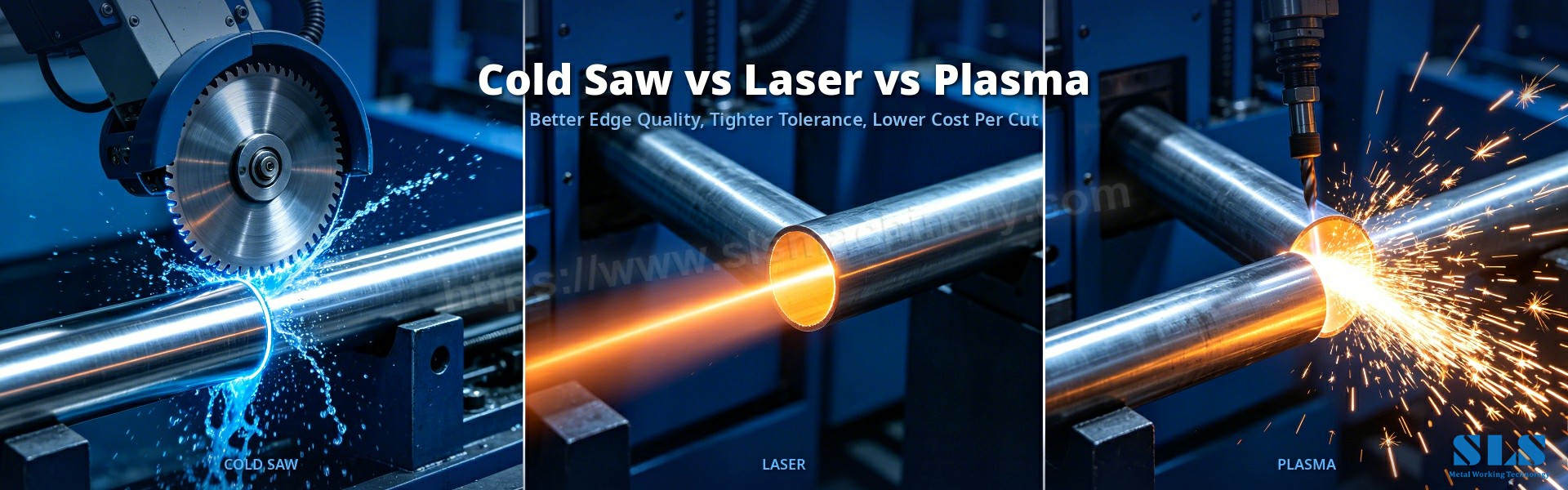

Холодная пила находится в центре внимания этого руководства, но оно помогает понять, где находятся альтернативы. Вот краткий обзор других вариантов.
Лазерная резка труб отличается высокой точностью, оставляет гладкие края с небольшими заусенцами и позволяет разрезать сложные профили за один проход. Компромиссами являются высокие затраты на оборудование и техническое обслуживание, а также небольшая ЗТВ. Подходит для тонкостенных трубок, обычно диаметром до 1 дюйма, и деталей сложной формы.
Плазменная резка труб выполняется быстро и экономично на толстых трубах, обычно до 2 дюймов, что подходит для строительных работ. Это приводит к увеличению ЗТВ и более шероховатым краям с видимыми заусенцами при резке труб , поэтому перед сваркой или дальнейшей обработкой обычно требуется шлифовка или удаление заусенцев с труб .
Ленточные и абразивные пилы могут резать нержавеющие трубы, но, как правило, оставляют более шероховатые края и больше заусенцев, а абразивные пилы выделяют тепло и обесцвечивают. Роторные труборезы подходят для тонкостенных труб, но могут деформировать концы. Эти варианты подходят для черновой резки, но ни один из них не соответствует качеству кромки станка для холодной резки..
В таблице ниже приведены основные различия. Холодная пила опережает уровень заусенцев, тепловложение, готовность к последующей обработке и стоимость резки — факторы, которые наиболее важны для резки труб из нержавеющей стали..
Элемент | Холодная пила | Лазер | Плазма |
Уровень заусенцев | Очень низкий | Низкий (небольшой окалины) | Высокий, требует шлифовки |
Зона термического влияния | Почти нет | Маленький | Большой |
Толерантность | ±0,1 мм | ±0,05 мм | ±0,2 мм или шире |
Толщина стенки | Малый и средний | До ~1 дюйма | До ~2 дюймов |
Стоимость за разрез | От низкого до умеренного | Высокий | Умеренный + завершающий |
Готовность ниже по течению | Готовность после резки | Почти готово | Требуется удаление заусенцев |
Заусенцы создают неравномерные точки давления при последующих операциях, что может привести к трещинам, расколам или плохой посадке. Они также мешают контакту инструмента и оставляют следы на готовой детали. Край почти без заусенцев станка для резки холодной пилой обеспечивает однородность каждого реза и прочность конструкции.
Тепло от резки может размягчить или затвердеть нержавеющую сталь вблизи кромки и вызвать деформацию при последующей обработке. Холодная резка пилой снижает нагрев и сохраняет форму и свойства трубы, поэтому качество резки остается стабильным, а устойчивость к коррозии сохраняется. Это основная причина, по которой цеха по подготовке к резке труб предпочитают кромки холодной распиловки.
Края холодной распиловки обычно требуют незначительного удаления заусенцев или вообще не требуют его удаления , что экономит время перед последующей обработкой. Для большинства работ не требуется шлифовать шлак, очищать обесцвечивание и снимать фаски. Меньшая подготовка означает более короткое время выполнения заказа, меньшие затраты на рабочую силу и меньше шансов устранить ущерб.
Машины холодной пилы варьируются от ручных агрегатов для цеховых работ до полностью автоматических станков с ЧПУ для резки труб для производственных линий. Ручные машины подходят для нерегулярной резки. Полуавтоматические машины оснащены механическим зажимом и подачей для облегчения производства. Полностью автоматические станки для резки труб с сервоприводом, автоматическим зажимом и контролем длины обеспечивают стабильность, необходимую производственным линиям. лучше Холодная пила с ЧПУ всего подходит, когда важны повторяемость и программируемость.
· Максимальный и минимальный диаметр трубы, которую может удерживать машина
· Возможность выбора толщины стенки трубы из нержавеющей стали
· Точность длины и прямоугольность реза
· Размер лезвия и диапазон скоростей шпинделя.
· Емкость системы СОЖ и обработка стружки
· Степень автоматизации: ручная, полуавтоматическая или полная ЧПУ.
Пильное полотно — это сердце станка для резки холодной пилы. . Пильное полотно с твердосплавными напайками чисто режет нержавеющую сталь и остается острым дольше, чем полотна из быстрорежущей стали. Подберите геометрию и шаг зубьев к толщине стенки трубы: для более тонких стенок нужны более мелкие зубья, для толстых стенок — более грубые зубья. Держите лезвие острым и правильно натянутым, регулярно проверяйте его, чтобы при резке труб не было заусенцев..
· Использование тупого или поврежденного полотна холодной пилы – это приводит к образованию заусенцев и перегреву.
· Резка с неправильной скоростью или пропуск СОЖ – перегрев обесцвечивает и ослабляет кромку.
· Игнорирование зажима – свободная трубка смещается во время резки и образует неровные края.
· Выбор неправильного шага зубьев для толщины стенки.
· Пропуск регулярного технического обслуживания машины – изношенные направляющие и гидравлика ухудшают качество резки.
Для резки труб из нержавеющей стали без заусенцев станок для резки холодной пилой является наиболее практичным выбором: чистые прямоугольные кромки, почти полное отсутствие зоны термического влияния, жесткие допуски и низкая стоимость резки. Лазер и плазма имеют свое место, но когда следующим этапом является сварка или сборка, кромки холодной распиловки просто наиболее готовы. SLS Machinery проектирует и производит станки для резки труб с ЧПУ и автоматические станки для резки труб с передовой технологией холодной распиловки с ЧПУ для санитарно-гигиенического, конструкционного и общего производства. Наше оборудование помогает производителям резать быстрее, производить более чистую обработку и сокращать отходы. Обратитесь в компанию SLS Machinery , чтобы подобрать подходящую автоматическую машину для резки труб для вашей линии.
Вопрос 1. Почему станок для холодной резки труб из нержавеющей стали лучше всего подходит?
A: Станок для холодной резки режет с помощью низкоскоростного твердосплавного полотна и охлаждающей жидкости, образуя квадратные режущие кромки без заусенцев и почти без зоны термического влияния, что идеально подходит для резки труб из нержавеющей стали..
В2. Оставляет ли холодная резка заусенцы?
О: Очень немногие. Холодная резка дает чистые края с минимальными заусенцами при резке труб , поэтому большинство деталей готовы к последующей обработке без удаления заусенцев с труб..
Вопрос 3. Чем холодная пила с ЧПУ отличается от лазерной резки?
Ответ: Лазер более точен по допускам, но его покупка и обслуживание обходятся гораздо дороже. Холодная пила с ЧПУ держит около ±0,1 мм, чего достаточно для точной подгонки, с меньшими эксплуатационными расходами и без ЗТВ.
Вопрос 4. Можно ли холодной пилой разрезать толстую трубу из нержавеющей стали?
А: Да. Станки холодной пилы удобно обрабатывают трубы малого и среднего диаметра; для очень толстых стенок плазма может быть быстрее, но вы жертвуете качеством кромки и работой по удалению заусенцев с трубки .
Вопрос 5. Каков допуск на резку холодной пилы с ЧПУ?
Ответ: Холодная пила с ЧПУ обычно поддерживает длину и прямоугольность в пределах ±0,1 мм, что достаточно для подгонки и сварки.
Вопрос 6. Нужно ли снимать заусенцы после резки холодной пилой?
О: Обычно нет. Края холодной распиловки имеют очень мало заусенцев и готовы к последующей обработке, что экономит время на подготовку к резке труб..
Вопрос 7. Какие станки предлагает SLS Machinery для холодной распиловки?
A: SLS Machinery предлагает станки для резки труб с ЧПУ и автоматические станки для резки труб с сервоподачей, автоматическим зажимом и контролем длины для последовательной резки труб без заусенцев..
Вопрос 8. Для каких применений подходит станок для резки холодной пилой?
Ответ: Автомобильные выхлопные трубы, мебельные и фитнес-каркасы, гидравлические линии и узлы конструкционных труб — везде, где необходимы чистые кромки перед последующей обработкой.
Вопрос 9. Как избежать заусенцев при использовании холодной пилы?
A: Держите лезвие холодной пилы острым, используйте шаг зубьев, соответствующий толщине стенки, поддерживайте поток охлаждающей жидкости и надежно зажмите трубку.
Вопрос 10. Дешевле ли эксплуатировать холодную пилу, чем лазерную или плазменную?
А: Да. Станок для резки холодной пилой потребляет меньше энергии, имеет длительный срок службы пильного полотна с твердосплавными напайками и практически не требует удаления заусенцев, что обеспечивает более низкую стоимость распила.
