В эпоху вычислений на базе искусственного интеллекта центры обработки данных высокой плотности обращаются к жидкостному охлаждению как к единственному практическому способу борьбы с нагревом. В основе каждой системы жидкостного охлаждения CDU (Coolant Distribution Unit) лежит коллектор — важнейший компонент, который равномерно распределяет охлаждающую жидкость по каждому отдельному серверу. Качество его изготовления напрямую определяет надежность всей системы охлаждения. Традиционные методы производства часто страдают от низкой эффективности, нестабильного качества и трудоемкой вторичной обработки. В этой статье основное внимание уделяется машине для изготовления воротников на трубах , также известной как машина для пробивки и отбортовки отверстий в трубах , созданной SLS Machinery . Мы расскажем, как это работает, почему это меняет правила игры и как оно предлагает производителям коллекторов жидкостного охлаждения практический путь к высокоточному и масштабируемому производству.
1. Коллектор: незаменимый «водяной узел» в системе жидкостного охлаждения CDU.
Введение: Почему для гибки алюминия требуется больше, чем просто машина

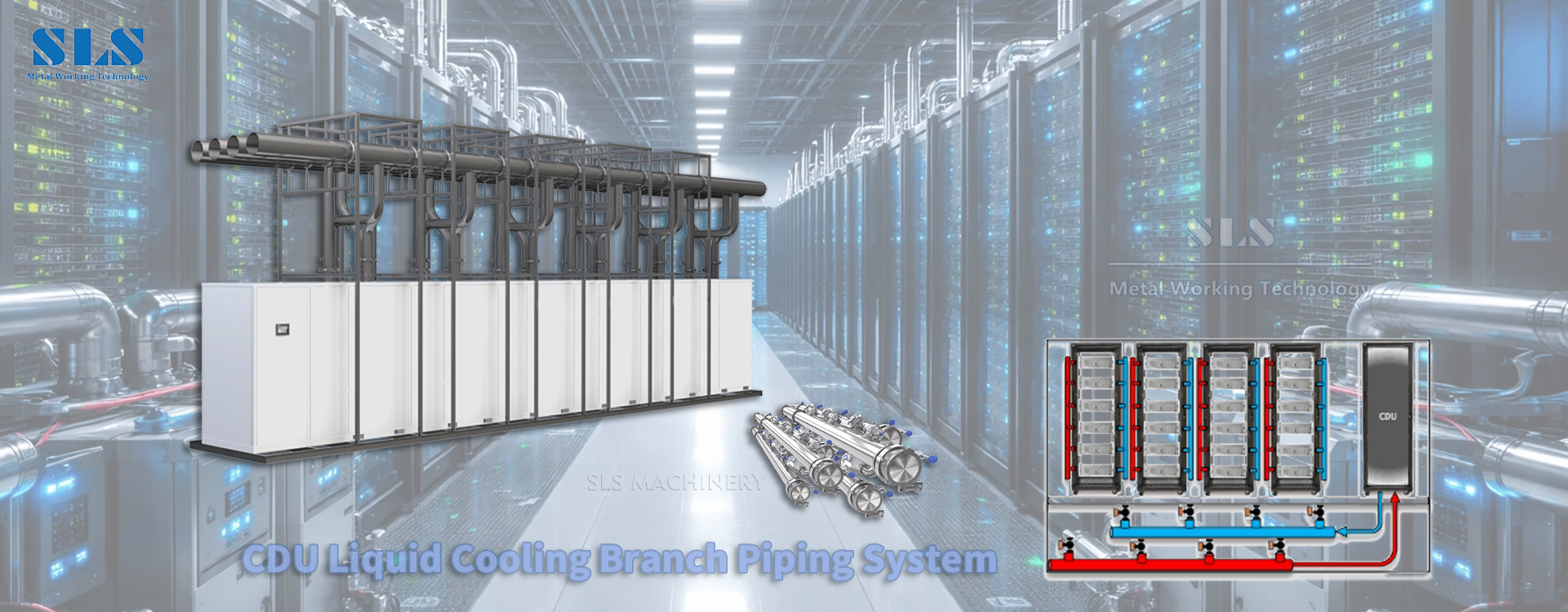

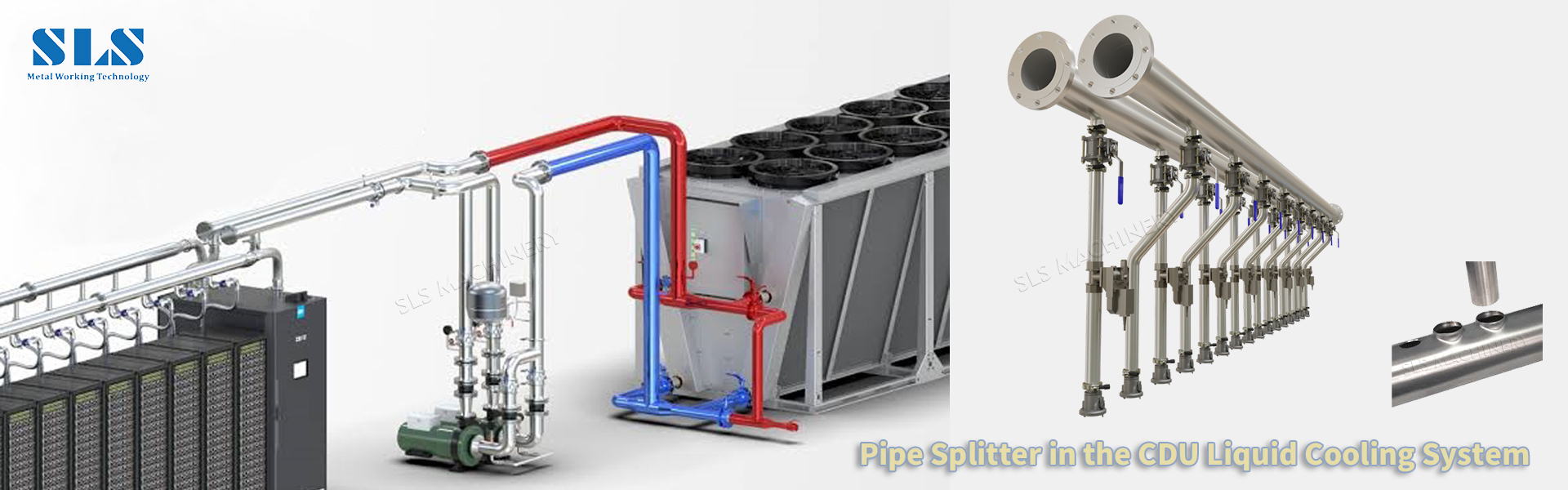

В системе жидкостного охлаждения CDU коллектор, также называемый коллектором или распределителем, отвечает за забор охлаждающей жидкости из CDU и равномерное распределение ее по холодным пластинам на каждом сервере. Обычно он состоит из двух параллельных основных труб: одна для распределения охлаждающей жидкости, а другая для сбора теплого возвратного потока. Создавая несколько ответвлений вдоль этих основных труб, коллектор обеспечивает распределение потока по принципу «один вход — несколько выходов».
Качество коллектора напрямую влияет на два важнейших показателя производительности:
Целостность уплотнения и устойчивость к давлению , которые зависят от качества соединения ответвления — гладкости, отсутствия трещин, равномерности фланцевой кромки отверстия.
Равномерность потока по ветвям , которая зависит от точности расположения и расстояния между отверстиями.
Эти два фактора являются именно тем, в чем превосходит машина для изготовления муфт для труб. Для производителей, специализирующихся на производстве коллекторов CDU или общем производстве коллекторов , это оборудование быстро становится незаменимым.
2. Машина для изготовления воротников на трубах: специальный инструмент для разветвления коллекторов.
2.1 Что такое машина для завальцовки труб?
Машина для изготовления муфт для труб (иногда называемая машиной для изготовления муфт для труб или машиной для пробивки отверстий в трубах ) — это автоматизированное оборудование для изготовления труб, разработанное специально для создания ответвительных соединений на металлических трубах. В одной непрерывной последовательности он выполняет три операции с базовой трубой (обычно из меди, нержавеющей стали или алюминия):
Пробивка отверстия
Отбортовка (формирование приподнятой кромки вокруг отверстия)
Обрезка фланца до гладкости
В результате получается готовое «воротничковое отверстие», готовое для присоединения патрубков. Вот почему эту машину также называют машиной для пробивки труб, , машиной для формирования ответвлений труб или машиной для формирования соединений труб - все они характеризуются одинаковыми основными возможностями.
2.2 Как это работает: экструзия или сверление
В машине для изготовления воротников SLS Machinery используется система, основанная на экструзии : инструмент выталкивает металл изнутри трубы наружу, образуя воротник. Это принципиально отличается от традиционной альтернативы — бурения гидравлических труб или стандартного Т-образного сверления.
Экструзия: металл течет пластично, сохраняя непрерывную структуру зерен. Сформированный фланец гладкий, без заусенцев и микротрещин. Это настоящая технология штамповки труб без стружки и холодной штамповки труб в лучшем виде. Он готов к сварке или соединению без дополнительной отделки.
Т-образное сверление: это процесс резки. Он удаляет материал, оставляя после себя следы порезов и остаточное напряжение. Возможны микротрещины, которые со временем могут поставить под угрозу долговременную герметизацию и устойчивость к давлению.
Для систем жидкостного охлаждения, где даже малейшие утечки могут привести к катастрофическим повреждениям, процесс разветвления труб экструзией явно предпочтительнее.
3. Основная линейка продуктов SLS Machinery

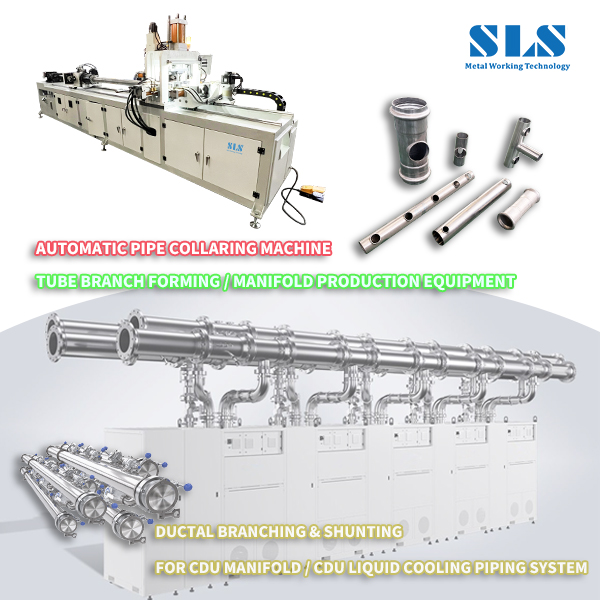

3.1 Автоматическая машина для завальцовки труб BP-50
BP-50 — это классическая модель SLS Machinery, предназначенная для труб меньшего и среднего диаметра, обычно используемых в системах жидкостного охлаждения.
Производительность: подходит для труб диаметром до 50 мм с толщиной стенок, обычно используемой в системах жидкостного охлаждения.
Система привода: серводвигатели контролируют подачу и вращение, а гидравлическая система выполняет штамповку и отбортовку. Это делает его трубопробивным станком с ЧПУ с высокой повторяемостью.
Управление: Полностью автоматическое управление ПЛК с сенсорным экраном HMI — настоящая автоматическая машина для пробивки труб . Оператору необходимо только загрузить и разгрузить трубу.
Ключевое преимущество: возможность пробивать и фланцовать отверстия практически в любом месте трубы (обычно поддерживается двухрядная схема отверстий). Срок службы пуансона превышает 100 000 циклов, что делает его идеальным для непрерывного крупносерийного производства. Он эффективно работает как в качестве станка для отбортовки труб из нержавеющей стали, так и в качестве станка для отбортовки медных труб..
3.2 Серия BP-60 и решения для большого диаметра
Для более крупных манифольдов компания SLS предлагает серию BP-60 и другие расширенные модели, которые могут работать с трубами диаметром до 89 мм, 114 мм и даже 140 мм и более с толщиной стенок до 3 мм. Эти мощные станки для отбортовки труб также могут располагать ответвительные отверстия по прямым или нелинейным траекториям, обеспечивая гибкость при создании сложных конструкций путей потока. Они часто используются в качестве машин для пробивки коллекторных труб или машин для пробивки алюминиевых труб на крупных производственных линиях. Серия также включает в себя функцию обрезки муфт для труб , обеспечивающую чистую отделку каждой ветки.
4. Почему стоит выбрать станок для изготовления воротников для труб SLS для производства коллекторов CDU?
4.1 Точность: основа однородности потока
Точность расположения ответвлений и внутренний диаметр фланца напрямую влияют на точность распределения потока. Станок SLS использует оси подачи и вращения с сервоприводом для достижения точного позиционирования в сочетании с высокоточным инструментом. Это гарантирует, что каждая ответвительная розетка изготовлена с жесткими допусками. Для лучших в своем классе станков точность расстояния между отверстиями может быть в пределах ±0,15 мм, а перпендикулярность фланца — в пределах 0,1 мм. Этого более чем достаточно для удовлетворения строгих требований к однородности потока современных систем жидкостного охлаждения. Такой уровень точности делает его идеальным для применения в гидравлических сверлильных станках, где точность не подлежит обсуждению.
4.2 Эффективность: от «шага за шагом» к «серийному производству»
Традиционное изготовление манифольдов часто включает в себя ряд отдельных операций — сверление, зенковку, отбортовку, обрезку — выполняемых на нескольких станках. SLS Машина для изготовления воротников для труб объединяет штамповку, отбортовку и обрезку труб в одном станке и в одном зажиме. Время цикла на одно отверстие может достигать 16 секунд. Машина может хранить более 200 предустановок параметров продукта, что делает переналадку быстрой и простой — идеально подходит для производителей жидкостного охлаждения, которые работают с несколькими спецификациями и меньшими размерами партий. Именно это отличает современную машину для пробивки отверстий в трубах от старого, менее гибкого оборудования.
4.3 Качество: обработка без стружки и отсутствие вторичной обработки.
Процесс экструзии, используемый SLS, машиной для пробивки отверстий для труб не требует стружки — при нем не образуется металлическая стружка или стружка. Готовый фланец получается гладким и чистым, не требует удаления заусенцев, шлифовки или другой вторичной обработки перед переходом к этапу сварки или сборки. Этот процесс экструзии отверстий для труб не только экономит трудозатраты, но также исключает риск ошибок в размерах или повреждения поверхности во время последующей обработки.
4.4 Универсальность: одна машина для обработки нержавеющей стали, меди и алюминия
Коллекторы жидкостного охлаждения CDU обычно изготавливаются из нержавеющей стали 304 (для устойчивости к коррозии) или медных сплавов (для превосходной теплопроводности). SLS Машина для изготовления воротников для труб может обрабатывать нержавеющую сталь, медь, алюминий и другие металлы с минимальной регулировкой. Это означает, что одна машина может покрыть подавляющее большинство материальных потребностей производителя жидкостного охлаждения, независимо от того, производите ли вы гидравлический коллектор или простую коллекторную трубу.
5. Заключительные мысли: возвращение производства коллекторов к «единовому» совершенству
Поскольку жидкостное охлаждение превращается из нишевого выбора в абсолютную необходимость, коллектор — ключевая артерия, соединяющая CDU с каждым сервером — должен быть изготовлен в соответствии с почти навязчивыми стандартами надежности индустрии центров обработки данных. Машина для изготовления воротников для труб SLS Machinery предлагает убедительный путь вперед благодаря своим трем основным преимуществам:
Формовка на основе экструзии для превосходной целостности материала
Высокоточное сервоуправление для постоянной точности.
Интегрированная штамповка, отбортовка и обрезка для повышения эффективности.
Выбор машины SLS – это не просто покупка оборудования; Речь идет о внедрении проверенной специализированной производственной системы, разработанной специально для фитингов для патрубков. В быстро развивающемся мире жидкостного охлаждения производители, которые используют более точные инструменты для создания более надежных коллекторов, будут определять стандарты для охлаждения центров обработки данных следующего поколения.
Эта статья основана на информации о продукции от SLS Machinery и практических производственных требованиях к коллекторам жидкостного охлаждения. Он предназначен в качестве справочного материала для профессионалов, занимающихся изготовлением трубопроводов жидкостного охлаждения. Для получения подробных спецификаций и вариантов настройки, включая конкретные модели, такие как BP-50 или BP-60, для вашего оборудования для производства манифольдов , свяжитесь напрямую с SLS Machinery .
