Производство труб превращает прямые отрезки металлических труб в готовые промышленные компоненты. Он сочетает в себе работу станка для резки труб , гибку, формовку, снятие фасок и окончательный контроль в одном производственном потоке. Каждый шаг сам по себе может выглядеть простым, но каждая операция влияет на следующую. Неаккуратный разрез меняет положение каждого последующего изгиба. Плохой изгиб может заблокировать дальнейшее формирование концов. Оставшиеся заусенцы могут повредить уплотнения во время окончательной сборки.
Вот почему производителям необходимо планировать весь маршрут обработки металлических труб до первой резки. Они должны выбрать подходящее оборудование для изготовления труб , инструменты, программы и методы контроля для каждой детали. В этом руководстве рассматриваются основные процессы, объясняется, как они работают вместе, и показано, как правильное оборудование для производства труб снижает дефекты и производственные затраты. SLS Machinery поставляет полную линейку труборезных машин, , трубогибочных машин, , машин для формовки концов труб и машин для снятия фасок, предназначенных для того, чтобы эти операции выполнялись как один надежный рабочий процесс.
Надежный процесс начинается еще до начала резки. Инженеры должны сначала понять чертеж и требования к окончательной сборке.
В полном чертеже трубы должны быть указаны критические размеры: наружный диаметр трубы , толщина стенки, марка материала, профиль трубы, длина разреза, радиус изгиба, угол изгиба, прямые сечения, размеры конечной формы, требования к фаске и окончательные допуски.
Детали с несколькими изгибами также нуждаются в точной информации об осевой линии. Инженеры обычно описывают эту геометрию в данных LRA или XYZ. LRA означает длину, поворот и угол и описывает каждый изгиб в четкой производственной последовательности. Координаты XYZ определяют точки вдоль трехмерной осевой линии, что полезно для сложных многоплоскостных деталей. Отсутствие данных создает неопределенность при программировании и выборе инструментов и часто приводит к дополнительным доработкам прототипа и потерям материала.
Обычные материалы для изготовления труб включают углеродистую сталь, нержавеющую сталь, алюминий, медь, латунь и титан. Каждый из них реагирует по-разному во время резки и формовки. Прочность, твердость и пластичность влияют на конечный результат. Нержавеющая сталь обеспечивает прочность и устойчивость к коррозии, но может потребовать большей силы изгиба. Алюминий снижает вес компонентов и легко формуется, хотя на его мягкой поверхности могут быть царапины или следы от инструментов. Медь обеспечивает превосходную формуемость для жидкостных систем, но может деформироваться под чрезмерным давлением зажима.
Профиль трубы также имеет значение. Круглые трубы изгибаются иначе, чем квадратные или прямоугольные трубы, а форма профиля влияет на контакт инструмента, риск деформации и требуемый метод контроля.
Обычная последовательность следует этим этапам: проверка материала → резка → удаление заусенцев → гибка → формирование концов → снятие фаски → окончательный контроль. Это работает для многих стандартных компонентов, но для некоторых продуктов требуется другой порядок. Сформированный конец трубы может не пройти через гибочный инструмент, поэтому сначала необходимо выполнить изгиб. Отверстия возле изгиба могут растянуться во время формовки, поэтому впоследствии их, возможно, придется вырезать. Сложные изгибы также могут ограничить доступ к инструменту, а это означает, что некоторые концевые операции должны выполняться, пока труба еще прямая.
Объем производства сильно влияет на выбор оборудования. Ручные машины подходят для прототипов и простых нестандартных деталей и требуют меньших первоначальных инвестиций, но они зависят от навыков оператора. Гидравлические системы обеспечивают большую силу формовки и подходят для более толстых материалов и умеренных объемов. Трубогибочные станки с ЧПУ и системы резки с ЧПУ поддерживают сложную геометрию и повторяемость результатов, а также сокращают необходимость ручного позиционирования при производстве нескольких изгибов. Линии больших объемов могут сочетать автоматическую загрузку, резку, гибку и разгрузку, чтобы сократить время обработки между операциями.
Каждое оборудование для изготовления труб имеет физические ограничения, которые инженеры должны учитывать при проектировании: максимальный диаметр трубы, минимальная толщина стенки, максимальная сила изгиба, доступные радиусы изгиба, минимальная длина зажима, минимальное расстояние между изгибами и максимальная способность формования концов. Наличие инструментов также влияет на осуществимость, поскольку станок не может создать каждый радиус с помощью одного набора инструментов.
Производители должны проверять новые детали перед их полноценным производством. Полезные методы включают моделирование на станках с ЧПУ, обнаружение столкновений, пробные прогоны станков, изготовление прототипов, проверку первого изделия и испытания сборки. Моделирование может выявить недостижимые изгибы и столкновения машин, а также помогает операторам просмотреть предложенную последовательность действий перед резкой материала.
Выбор станка для резки труб определяет начальную длину и конечное состояние каждой детали, и оба фактора влияют на каждую последующую операцию. Для промышленного изготовления труб резка , пильным полотном из быстрорежущей стали HSS обеспечивает наилучший баланс качества кромки, стоимости и производительности. Правильный метод по-прежнему зависит от материала, толщины стенки, объема, допусков и требований к кромке, но для большинства деталей, которые подвергаются гибке и формовке, лучшим выбором является станок для холодной резки , оснащенный пилами из быстрорежущей стали .
Пильное полотно из быстрорежущей стали удаляет материал через непрерывный ряд точно заточенных зубьев на контролируемой низкой скорости, а охлаждающая жидкость заливает зону резания, сохраняя как полотно, так и трубу прохладными. Это основа резки труб из быстрорежущей стали : лезвие проходит сквозь стену, действуя по-настоящему фрезерно, а не разрывая или прожигая металл.
Результаты говорят сами за себя. оснащенный Станок для холодной резки, быстрорежущей сталью, производит квадратные концы без заусенцев с гладкой поверхностью, выдерживает допуск по длине около ±0,1 мм и практически не оставляет зон термического воздействия, поэтому труба сохраняет свои механические свойства на последующих этапах гибки и формовки концов. Поскольку лезвие можно затачивать снова и снова, стоимость инструмента за один разрез остается низкой, что делает резку из быстрорежущей стали наиболее экономичным выбором для средне- и крупносерийного производства труб из углеродистой стали, нержавеющей стали, алюминия, меди и латуни.
Современные автоматические системы холодной распиловки оснащены сервоприводом, автоматическим зажимом, ограничителями длины и удалением стружки, превращая одну станцию резки в повторяемый, практически полностью обесточенный процесс. Для линий по обработке металлических труб холодная распиловка HSS является эталоном, по которому оцениваются другие методы.
В ленточных пилах используется непрерывное гибкое полотно, которое позволяет обрабатывать трубы многих размеров при небольших затратах, но полотно может блуждать и влиять на прямоугольность реза. Абразивные пилы режут быстро, но при этом выделяют тепло, образование заусенцев и неровных кромок, которые обычно требуют вторичного удаления заусенцев с трубы . Роторные фрезы поддерживают очень высокие скорости при прямых резах, но могут деформировать тонкостенные концы. Эти варианты подходят для общей резки или прямых деталей большого объема, но не для прецизионного изготовления.
Лазерная резка труб использует сфокусированную тепловую энергию и позволяет вырезать отверстия, пазы и сложные профили за одну установку, что соответствует сложной геометрии. Компромиссами являются высокие капиталовложения, небольшая зона термического влияния и производительность, зависящая от материала. Для стандартных круглых и квадратных труб, предназначенных для гибки и формовки, лазер увеличивает стоимость без улучшения конечного изгиба.
Метод резки | Точность | Качество края | Зона термического влияния | Стоимость за разрез | Лучшее использование |
Холодная пила HSS | ±0,1 мм | Без заусенцев, гладкая | Почти нет | Низкий | Прецизионное изготовление труб |
Ленточная пила | Середина | Умеренный | Никто | Низкий | Общая резка |
Лазерная резка | Очень высокий | Чистый | Маленький | Высокий | Сложные профили и отверстия |
Абразивная резка | Середина | Rough | Большой | Середина | Экономичная черновая резка |
Роторная резка | Середина | Переменная | Никто | Середина | Объемные прямые стрижки |
Длина обрезки должна учитывать последующий изгиб. Инженерам не следует использовать окончательные размеры в качестве необработанных размеров резки, поскольку изгиб занимает часть прямой длины. Когда качество кромки и консистенция на выходе имеют значение, резка труб из быстрорежущей стали на станке для холодной резки является методом, который защищает остальную часть процесса.
Гибка труб меняет направление без добавления отдельных соединений. Это может повысить прочность и сократить объем монтажных работ, но также создает сжатие и растяжение. Плохой контроль может привести к образованию морщин, сплющиванию или растрескиванию. основные типы Ниже описаны трубогибочных машин .
При гибке с помощью ротационной вытяжки труба прижимается к гибочной матрице, которая вращается и вытягивает трубу по ее радиусу. Основной инструмент включает в себя гибочную матрицу , зажимную матрицу, матрицу давления, оправку и матрицу зачистки. Гибочная матрица определяет радиус центральной линии; зажимная плашка удерживает трубку при вращении; пресс-форма поддерживает движение материала и помогает контролировать выравнивание и качество поверхности. Роторная гибка при вытягивании подходит для малых радиусов и точных деталей и широко распространена в автомобильной, аэрокосмической, мебельной и машиностроительной промышленности.
Гибка трубы с помощью оправки обеспечивает внутреннюю поддержку во время формовки. Оправка входит в трубу до начала гибки и помогает сохранить внутреннее поперечное сечение, что важно при тонких стенках или малых радиусах. Пластина Wiper может поддерживать внутреннюю область изгиба и уменьшать морщины, вызванные сжатым материалом. Положение оправки требует тщательной регулировки, поскольку неправильное размещение все равно может привести к сплющиванию или появлению следов на поверхности.
Гибка сжатием удерживает трубу напротив фиксированной гибочной матрицы, в то время как движущийся инструмент проталкивает ее вокруг матрицы. Этот процесс прост и эффективен для многих симметричных компонентов, таких как каркасы мебели, детали сантехники и основные вытяжные секции. Он обеспечивает меньший контроль, чем гибка вращательным вытягиванием, а малые радиусы могут привести к сплющиванию или складкам.
При изгибе валков труба перемещается между тремя роликами; один ролик оказывает давление, а другие обеспечивают поддержку. Повторяющееся движение постепенно создает необходимую кривизну, что хорошо подходит для фигур большого радиуса, таких как кольца, арки, витки, изогнутые рамы и структурные опоры. Гибка валками менее подходит для крутых изгибов, а точность радиуса зависит от настройки роликов и повторных проходов.
Гибочная система | Лучший том | Сложность | Повторяемость | Основное преимущество |
Руководство | Низкий | Простой | Зависит от оператора | Низкая стоимость оборудования |
Гидравлический | От низкого до среднего | Умеренный | Умеренный | Сильная изгибающая сила |
ЧПУ | От среднего до высокого | Сложный | Высокий | Автоматизированное управление несколькими изгибами |

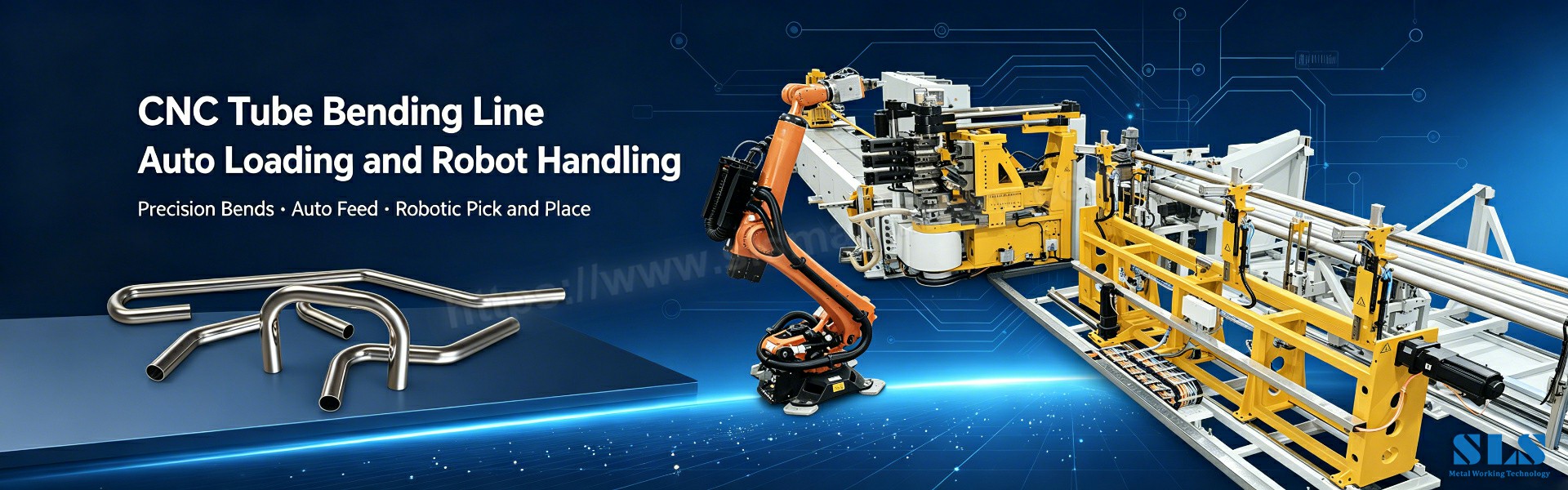

Трубогибочные станки с ЧПУ используют запрограммированные длины, повороты и углы. Большинство современных гибочных станков с ЧПУ сочетают в себе гибку с поворотной вытяжкой и опорой оправки для создания плавных изгибов без складок и могут повторять сложные углы с точностью примерно ± 0,1 градуса. Программы часто вводятся как координаты YBC (Y = длина подачи, B = угол поворота, C = угол изгиба) или импортируются непосредственно из 3D-модели CAD. Одну и ту же программу можно сохранять и вызывать для повторных заказов, что улучшает согласованность настройки между партиями. Гибочные станки с ЧПУ обрабатывают углеродистую сталь, нержавеющую сталь, алюминий, медь, титан и многие другие сплавы, поэтому они широко используются в автомобильной, аэрокосмической промышленности, производстве систем отопления, вентиляции и кондиционирования воздуха и медицинского оборудования.

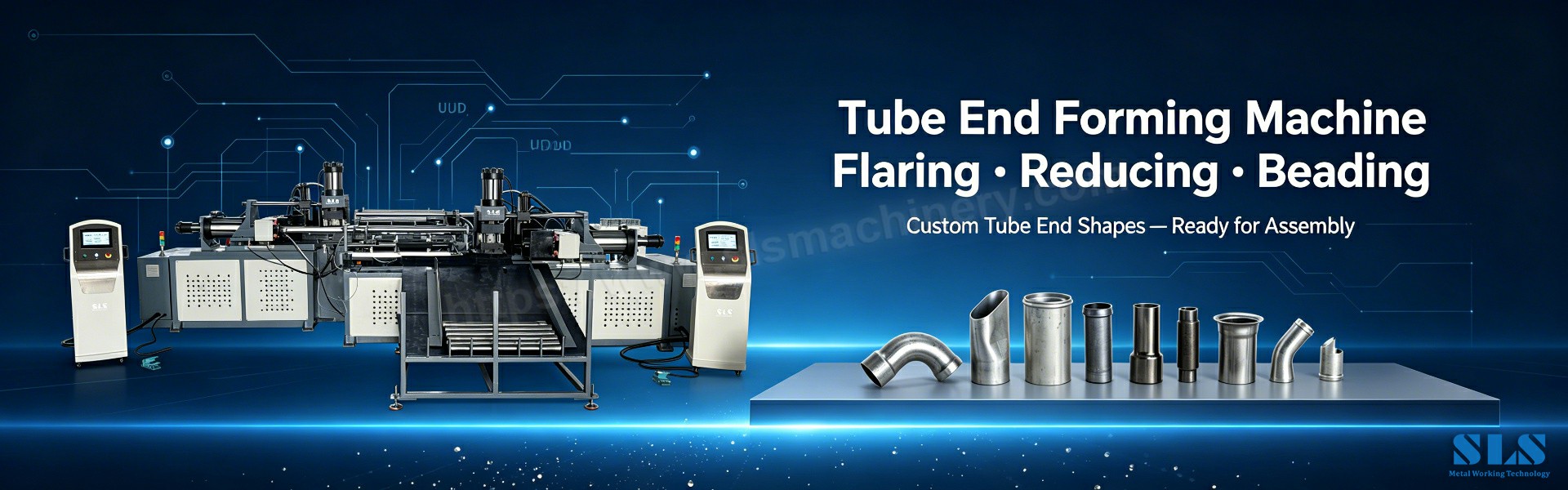

Формование концов труб изменяет тело или конец трубы для подготовки компонентов к соединению, сборке или герметизации. Машина для формования концов труб выполняет такие операции, как расширение, уменьшение, развальцовка, отбортовка, отбортовка, выпучивание, снятие фасок, закругление и конусность, обычно путем холодной штамповки с использованием сменных инструментов.
Расширение увеличивает диаметр конца трубки; сокращение делает конец меньше. Эти процессы помогают трубкам помещаться внутри сопрягаемых компонентов и создавать телескопические соединения. Пластичность материала определяет возможный диапазон формования, поскольку чрезмерное расширение может привести к растрескиванию или неравномерной толщине стенок. Выравнивание инструмента не менее важно, поскольку несоосность может привести к смещению концов трубы по центру.
Развальцовка трубки создает конический конец трубки, который часто поддерживает механические или гидравлические соединения и необходим в гидравлических и автомобильных тормозных магистралях. Прецизионная развальцовка соответствует таким стандартам, как SAE 37° и SAE 45°, что обеспечивает герметичное соединение. Бортик трубки создает приподнятое кольцо вокруг трубки, что улучшает фиксацию шланга или укрепляет конец. Эти методы применяются в тормозных магистралях, топливопроводах, системах охлаждения, шлангопроводах и водопроводных системах. Сформированный элемент должен оставаться однородным, поскольку неравномерные выступы или выступы могут вызвать утечку.
Обжимка трубы изменяет диаметр конца трубы за счет контролируемого движения матрицы; это может уменьшить, сузить или изменить форму конца. Определение размеров концов улучшает согласованность размеров после предыдущих операций и обеспечивает лучшую сборку между сопрягаемыми компонентами. Эти процессы требуют подходящего инструмента, поскольку неправильные штампы могут привести к царапинам, трещинам или чрезмерному утончению.
Надрезка труб подготавливает трубы к пересекающимся соединениям и часто используется в сварных рамах и конструктивных узлах. Прорези и отверстия могут поддерживать крепления или фиксирующие элементы, а перед сгибанием их можно создать с помощью лазерной резки. Их положение должно учитывать движение материала, поскольку элементы вблизи изгибов могут растягиваться или вращаться.
Современные системы формовки концов труб включают в себя двухпозиционные станки с ЧПУ, которые загружают и разгружают трубы во время формовки, что сокращает время простоя и подходит для среднего и крупного производства. Одна машина со сменной оснасткой может переключаться с развальцовки на развальцовку и отбортовку без изменения философии настройки, что является основным преимуществом для смешанных производственных линий.

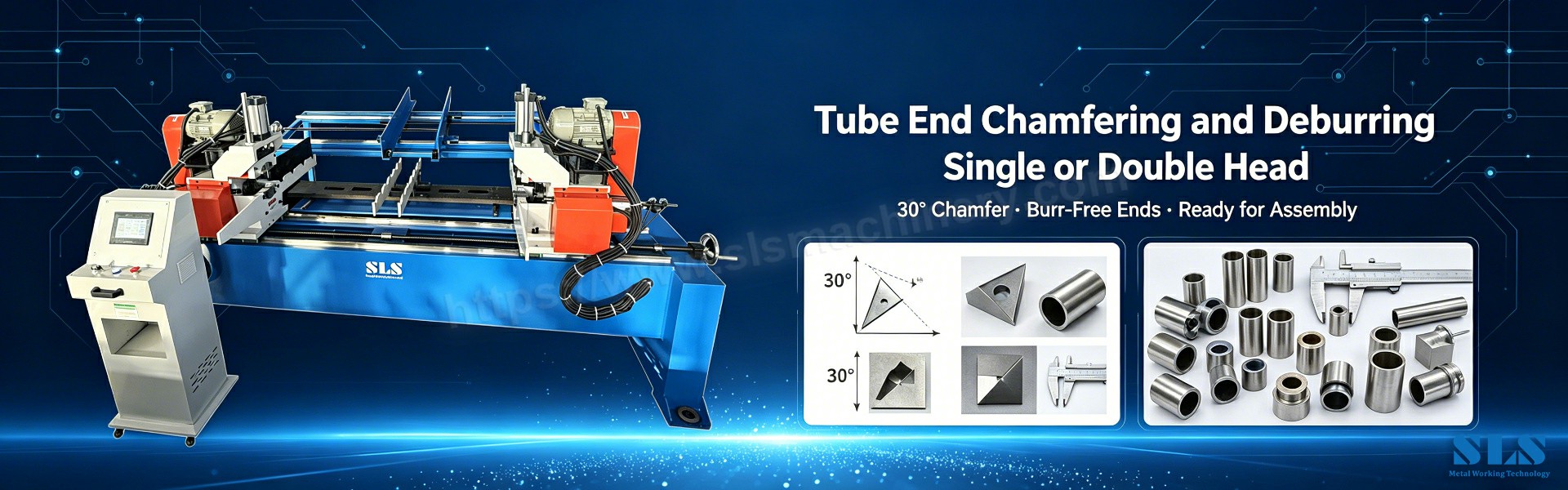

При резке часто остаются острые края и небольшие заусенцы. Эти дефекты влияют на сборку, безопасность и герметизацию. Снятие фаски создает контролируемую наклонную кромку, а удаление заусенцев с трубки удаляет нежелательный материал без определения точного угла.
Внешняя фаска убирает острый внешний край и помогает трубкам войти в приспособления или сопрягаемые детали. Внутренняя фаска удаляет внутреннюю режущую кромку и защищает провода, шланги и внутренние уплотнения. Фаски также могут способствовать подготовке к сварке, а их угол и глубина должны соответствовать требованиям сборки. Слишком большое удаление материала может ослабить тонкие стенки и изменить конечную длину трубы.
Ручные инструменты подходят для мелкосерийных деталей и ремонтных работ. Полуавтоматические машины повышают скорость и стабильность обработки трубок повторяющихся размеров. Специальные станки для снятия фасок на трубах поддерживают контролируемое производство, а некоторые обрабатывают оба конца трубы за один цикл. Отделочное оборудование с ЧПУ может включать в себя контроль длины и подготовку концов для автоматизированных линий большого объема.
В полной спецификации фаски должно быть указано внутреннее или внешнее расположение, требуемый угол, глубина фаски, конечный диаметр, состояние поверхности и допуск на заусенцы. Инспекторам следует проверять как видимые, так и скрытые края, поскольку внутренние заусенцы могут остаться после того, как наружная поверхность выглядит чистой. Ключевые точки проверки включают угол фаски, глубину фаски, прямоугольность торца, оставшиеся заусенцы, повреждения поверхности и чистоту трубы.
Производство прочных труб зависит от интеграции процесса. Правильные отдельные операции все равно могут привести к плохому конечному компоненту, если последовательность неправильная.
Лучшая последовательность зависит от доступа к инструменту и геометрии детали. Сложная изогнутая труба может не попасть в станок для снятия фаски, поэтому снятие фаски может произойти до сгибания; но более поздний разрез может удалить подготовленный край. Сформированные концы могут мешать сгибанию зажимов и часто требуют обработки после гибки. Инженеры должны оценивать весь рабочий процесс, а не отдельную операцию.
Каждая операция вносит некоторые изменения, и в финальной части накапливаются небольшие различия. Длина обрезки влияет на прямые участки и места изгибов; пружинение меняет конечный угол изгиба; формовка может изменять длину трубы; снятие фаски удаляет дополнительный краевой материал. Инженеры должны определить критические размеры перед началом производства и назначить подходящие допуски для каждого этапа.
Проектирование с учетом технологичности повышает качество и эффективность. Полезные методы включают выбор стандартных размеров труб, использование доступных радиусов изгиба, обеспечение достаточной длины зажимов, избежание ненужных крутых изгибов, стандартизацию формованных концов труб, снижение требований к уникальным инструментам и удаление отверстий из зон изгиба. Эти изменения сокращают время настройки, стоимость оснастки и время выполнения заказов поставщиками.

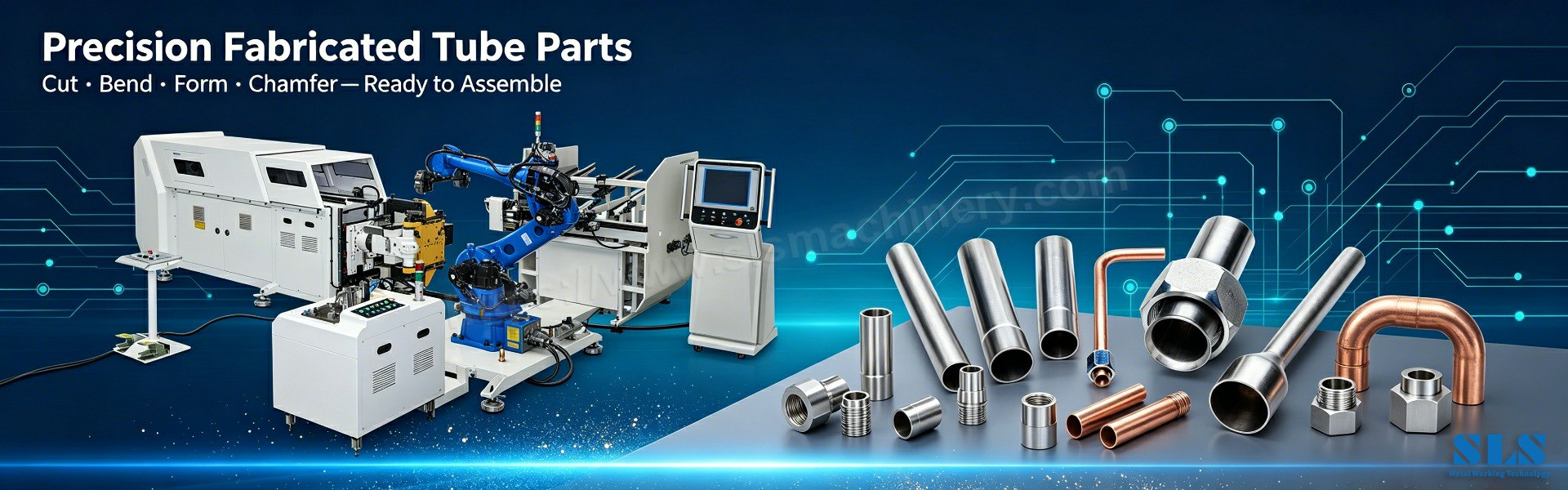

Автоматизированные ячейки могут соединять несколько единиц оборудования для производства труб , включая загрузочные устройства, резаки, гибочные устройства и системы контроля. Роботы перемещают готовые детали между машинами, что сокращает необходимость ручной обработки и повторного выравнивания. Однако для автоматизации необходимы стабильные процессы и надежные программы; он не может исправить неясные чертежи или неподходящий инструмент.
Дефекты обычно отражают проблемы с материалом, инструментами, программированием или настройкой. Операторы должны найти причину, прежде чем одновременно изменять несколько настроек.
Дефект | Вероятная причина | Этап производства | Корректирующие действия |
Угловой разрез | Плохая поддержка или изношенное лезвие | Резка | Улучшить зажим и состояние лезвия |
Чрезмерный заусенец | Неправильный инструмент или скорость резания. | Резка | Отрегулируйте настройки инструмента и процесса. |
Морщинистый изгиб | Слабая внутренняя поддержка | Изгиб | Отрегулируйте оправку или зачистную матрицу |
Сглаженный изгиб | Малый радиус или плохая оснастка | Изгиб | Улучшение поддержки и контроля давления |
Неправильный угол | Неконтролируемый откат | Изгиб | Обновить значения компенсации |
Треснутая вспышка | Чрезмерный коэффициент формования | Формирование | Уменьшите расширение или просмотрите материал |
Неровный бортик | Неправильно выровненный инструмент | Формирование | Повторная калибровка формовочных штампов |
Неровная фаска | Износ инструмента или неудачное расположение | Почистка | Замените инструмент и отрегулируйте приспособление. |
Распространенные проблемы резки включают заусенцы, скошенные концы, сдавливание и неправильную длину. Операторы должны осмотреть лезвия, зажимы и опору для материала, а также подтвердить запрограммированное положение резки. Дефекты изгиба, такие как складки и сплющивания, обычно указывают на слабую опору или агрессивный радиус; пружинение требует значений компенсации, основанных на фактической реакции материала. Дефекты формования, такие как трещины и неровности, часто возникают из-за чрезмерных соотношений или плохой центровки инструмента. Проверка первого изделия проверяет завершенный процесс, а передовые системы могут использовать лазерные сканеры или измерения координат для внесения исправлений обратно в программу, создавая замкнутый производственный цикл.
Покупателям следует определить компонент перед сравнением цен, поскольку низкая цена может исключить важные вторичные операции.
Предоставьте поставщикам информацию о марке материала, профиле трубы, внешних размерах, толщине стенки, особенностях резки, геометрии изгиба, требованиях к форме концов, характеристиках фаски, критических допусках, объеме заказа и стандартах контроля. Полная информация позволяет получить более точные расценки и сократить количество последующих инженерных изменений.
Оцените станки по производительности труб, доступным осям, ассортименту инструментов, программному обеспечению для программирования, функциям моделирования, времени наладки, возможностям автоматизации и поддержке технического обслуживания. Более быстрая машина может по-прежнему приносить более высокие затраты, если время настройки длительное и частые дефекты. Спросите, как поставщик контролирует версии программы, поскольку устаревшие файлы могут создавать повторяющиеся проблемы с качеством.
Надежный поставщик индивидуального изготовления должен продемонстрировать отслеживаемость материалов, наличие собственной оснастки, возможности резки и гибки, оборудование для формирования концов, оборудование для снятия фасок, системы контроля, производство прототипов, документацию по качеству и управление поставками. Запросите образец первого изделия, изготовленного из реального материала, поскольку материалы-заменители ведут себя по-другому при изгибе. Перед утверждением производства проверьте габаритные размеры, места изгибов, углы изгиба, качество поперечного сечения, формованный конец трубы, состояние фаски, качество поверхности и посадку сборки.
Изготовление труб включает резку, гибку, формование концов, снятие фасок, удаление заусенцев и окончательный контроль. Он превращает прямые трубы в готовые компоненты, готовые к сборке, с помощью труборезных станков, , трубогибочных машин, машин , для формирования концов труб и оборудования для снятия фасок.
Ручные трубогибочные машины подходят для небольших объемов и простых деталей. Гидравлические гибочные устройства обеспечивают большую силу для более толстых материалов. Трубогибочные станки с ЧПУ подходят для средних и больших объемов, а также сложных многогибочных деталей, с повторяемостью углов около ± 0,1 градуса и сохраненными программами для повторных заказов.
Гибка труб с оправкой необходима для тонких стенок, малых радиусов изгиба или мягких материалов. Оправка поддерживает внутреннее поперечное сечение и предотвращает сморщивание и разрушение, особенно когда радиус изгиба примерно в три раза превышает диаметр трубы.
Развальцовка трубки расширяет конец в конус для герметизации и соединения. Обжатие трубки уменьшает размер конца или изменяет его форму, чтобы он соответствовал сопрягаемой детали. Бортик трубки образует приподнятое кольцо, которое улучшает удержание шланга. Все три являются типичными операциями машины для формования концов труб..
Работа на станке для снятия фасок с труб удаляет острые края и подготавливает конец к сборке, сварке или герметизации. Чистая фаска защищает уплотнения и проводку, улучшает посадку и снижает риск травм и утечек.
Морщины обычно появляются из-за слабой внутренней поддержки или слишком маленького радиуса. Сплющивание происходит из-за агрессивного радиуса, недостаточной поддержки инструмента или чрезмерного давления. Регулировка оправки, зачистной матрицы, пресс-формы и скорости гибки обычно решает обе проблемы.
Выберите метод резки с чистыми краями, например, холодную распиловку держите лезвия острыми; используйте охлаждающую жидкость для ограничения нагрева; и пилы из быстрорежущей стали HSS ; при необходимости Согласование параметров резания с материалом и толщиной стенки также снижает образование заусенцев. удалите заусенцы с трубок .
Оборудование для изготовления труб используется в автомобильной, аэрокосмической, климатической, мебельной, медицинской, судостроительной, строительной и перекачивающей отраслях промышленности, где требуется прецизионная резка, гибка и формовка труб.
Изготовление труб объединяет несколько взаимосвязанных операций, которые должны поддерживать одну окончательную конструкцию. Точные чертежи и выбор материала начинают процесс; подходящее оборудование для изготовления труб , оснастка и планирование производства осуществляют его. Резка устанавливает правильные начальные размеры, гибка создает основную геометрию, формовка подготавливает концы к соединению, а снятие фасок удаляет опасные края и обеспечивает надежную посадку.
Контроль качества должен охватывать весь компонент, и производители должны заранее пересмотреть производственную последовательность, чтобы уменьшить количество брака, изменений в настройке и рисков при доставке. SLS Machinery предлагает полный спектр труборезных станков, , трубогибочных станков с ЧПУ, , машин для формирования концов труб , машин для снятия фасок и другого оборудования для изготовления труб . Каждая машина спроектирована с учетом точности, повторяемости и простоты интеграции, поэтому производители могут построить полную линию по производству труб от одного поставщика и продолжать производить стабильные, бездефектные детали.
