Вы когда-нибудь вытаскивали изогнутую трубку из станка только для того, чтобы обнаружить морщины на внутренней дуге, сплющенное поперечное сечение или трещины вдоль внешней стенки? У производителей, использующих автоматические трубогибочные станки с ЧПУ , эти дефекты почти всегда связаны с одной недостающей деталью: правильной внутренней опорой оправки.
В компании SLS Machinery наши трубогибочные станки с ЧПУ с сервоприводом обеспечивают точность гибки труб из углеродистой, нержавеющей, алюминиевой и медной стали ±0,1°, но даже самый современный станок не может обеспечить идеальные изгибы с малым радиусом без подходящего инструмента для оправки. В этом руководстве объясняется, что такое оправка , какой тип подходит для вашего применения и как ее использовать для резки лома и улучшения однородности детали.

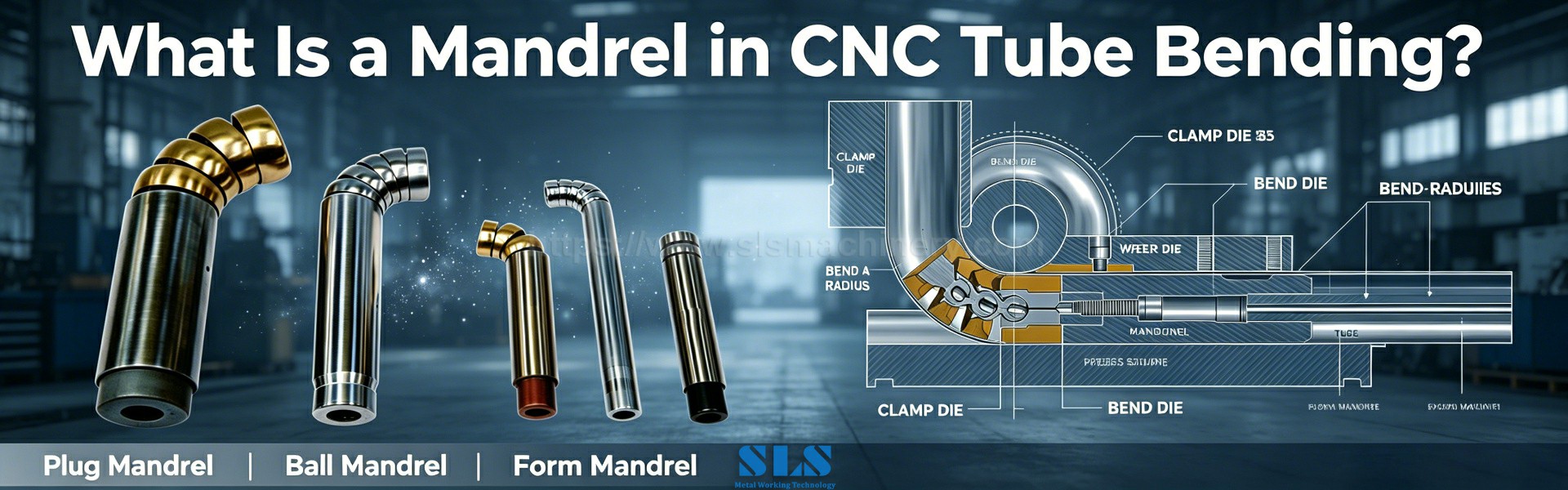

Оправка — это прецизионный инструмент, вставляемый в полое отверстие трубы перед гибкой. Он находится внутри зоны деформации и поддерживает внутреннюю стенку, когда труба оборачивается вокруг гибочной матрицы, не позволяя материалу разрушаться, приобретать овальную форму или сморщиваться под действием сжимающего напряжения.
Стандартный узел оправки состоит из четырех основных частей:
· Хвостовик/корпус оправки: твердый сердечник, который крепится к стержню оправки машины и выравнивается по центральной линии трубы.
· Шарнирные соединения: гибкие звенья, позволяющие оправке следовать по кривой изгиба без заеданий.
· Опорные шарики или фасонные профили: точки контакта закругленной или фасонной формы, которые удерживают стенку трубы во время изгиба.
· Задняя бабка/опорный рычаг: узел со стороны станка, который удерживает положение оправки и втягивает ее после завершения изгиба.
Для большинства применений из углеродистой и нержавеющей стали диаметр оправки подбирается таким образом, чтобы зазор составлял 3–5% относительно внутреннего диаметра трубы — достаточно плотно, чтобы предотвратить разрушение, и достаточно свободно, чтобы избежать задиров или застревания при извлечении. Тонкостенные трубы с соотношением диаметра к толщине (D/t) более 30:1 требуют более узких зазоров на 2–3% для максимальной поддержки.
Конструкция оправки подбирается с учетом толщины стенки трубы, твердости материала и силы изгиба. Три наиболее широко используемых типа гибки на станках с ЧПУ:
Самый простой и дешевый вариант: цельный цилиндрический стержень, вставленный в трубку для обеспечения базовой внутренней поддержки. Оправки-заглушки хорошо подходят для толстостенных труб (толщина стенки более 3 мм) и изгибов большого радиуса, где риск деформации низок. Они быстро устанавливаются и требуют минимального обслуживания, но не могут предотвратить образование складок на узких радиусах или мягких тонкостенных материалах.
Отраслевой стандарт прецизионной производственной гибки. В шаровых оправках используются от 3 до 7 шарнирных сферических сегментов, соединенных вдоль гибкого вала, поддерживающих внутреннюю стенку в нескольких точках при изгибе трубы. Большее количество шариков обеспечивает лучшую поддержку при более крутых изгибах: конфигурация с 5 шариками является наиболее распространенным выбором для общих работ в автомобилестроении и системах отопления, вентиляции и кондиционирования, а оправки с 7 шариками используются для радиусов ниже 2D. Шаровые оправки сочетают в себе гибкость, поддержку и долговечность, что делает их стандартными для большинства трубогибочных станков SLS с ЧПУ.
Оправки индивидуальной формы, обработанные для точного соответствия внутреннему диаметру трубы и профилю изгиба. Они обеспечивают полную контактную поддержку по всей зоне деформации, что делает их идеальными для очень тонкостенных трубок (менее 1,5 мм), мягкой меди/алюминия и сложных трехмерных изгибов, где качество поверхности имеет решающее значение. Формовочные оправки стоят дороже и требуют точного выравнивания, но они обеспечивают самый низкий процент дефектов при выполнении задач высокой сложности.
Для сложных материалов также доступны специальные покрытия: оправки с нейлоновым покрытием предотвращают образование задиров на мягкой меди, а версии с карбидным покрытием предназначены для работы с титановыми сплавами с высоким содержанием галла, используемыми в аэрокосмической отрасли.

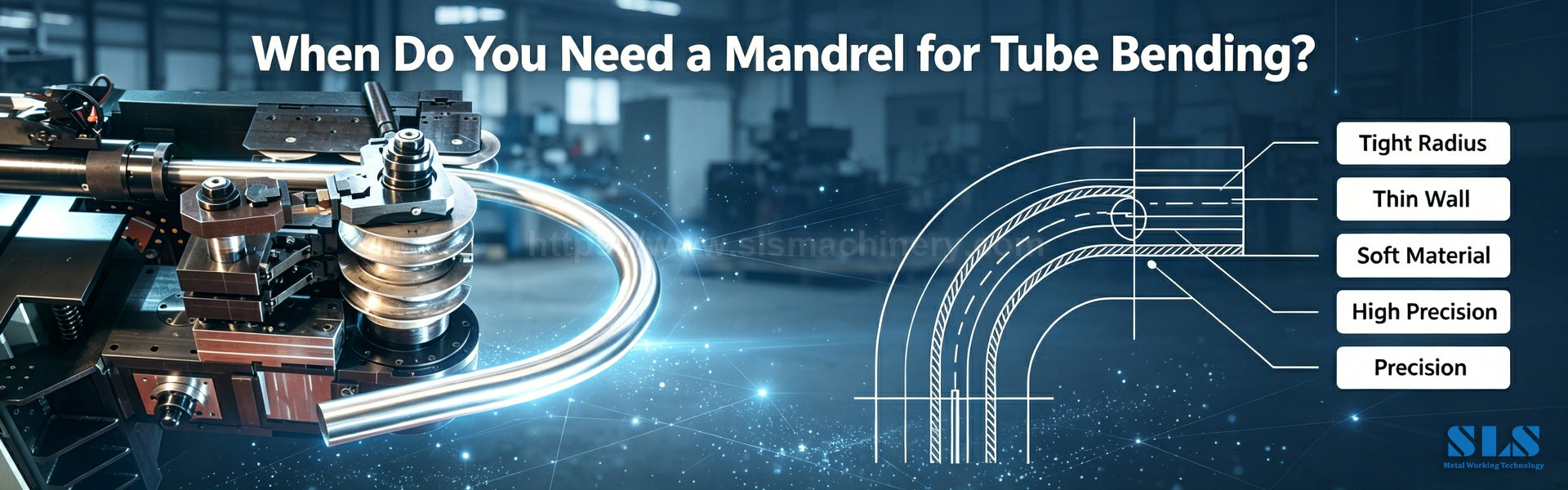

Не каждый изгиб требует оправки. Вы можете отказаться от внутренней опоры для толстостенных трубок с большими плавными радиусами. Оправки становятся незаменимыми в следующих случаях:
Эмпирическое правило отрасли использует коэффициент D — радиус изгиба центральной линии, разделенный на внешний диаметр трубы.
· R/D > 3.0: Большинство толстостенных труб можно сгибать без оправки.
· R/D = 2,0–3,0: для обеспечения постоянной округлости рекомендуется использовать шариковые оправки.
· Исследования/разработки < 2,0: Поддержка оправки обязательна во избежание разрушения и образования складок.
· R/D < 1,5: Для сложной формовки требуются формовочные оправки + зачистная матрица.
Трубам с толщиной стенки менее 1,5 мм или соотношением D/t выше 30:1 не хватает структурной жесткости, чтобы сохранять свою форму при изгибе и сжатии. Они почти всегда требуют поддержки оправки независимо от радиуса.
Алюминий, медь и мягкая сталь легко деформируются и сминаются при сжатии, тогда как нержавеющая сталь и титан обладают высокой упругостью, что усиливает напряжение стенок. Обе группы получают выгоду от поддержки оправки для поддержания точности размеров.
Для автомобильных выхлопов, аэрокосмических гидравлических линий, каркасов медицинского оборудования и декоративных мебельных трубок недопустимы даже незначительные овальность или следы на поверхности. Гибка оправкой обеспечивает повторяемую округлость и чистоту поверхности с минимальной последующей обработкой.
Сочетание оправки подходящего размера с автоматическим трубогибочным станком с ЧПУ обеспечивает измеримый прирост производительности:
1. Устраняет сморщивание и разрушение внутренней стенки: внутренняя опора предотвращает сгибание сжимаемого материала в изгиб, что является наиболее распространенной причиной образования лома при гибке тонкостенных материалов.
2. Контролирует овальность и точность размеров: оправки удерживают поперечное сечение трубы круглым, гарантируя, что угол изгиба, радиус и внутренний диаметр остаются в пределах расчетных допусков для обеспечения постоянной посадки детали.
3. Улучшает качество поверхности и сокращает объем последующей обработки: предотвращая появление трещин, ряби и сплющивания, гибка оправки сокращает время шлифовки, полировки и доработки.
4. Обеспечивает более крутые изгибы с использованием меньшего количества материала. Благодаря внутренней опоре проектировщики могут использовать трубы меньшего радиуса и с более тонкими стенками, что снижает вес детали и стоимость материала без ущерба для прочности.
5. Повышает повторяемость производства: позиционирование оправки с помощью ЧПУ обеспечивает одинаковые результаты для тысяч деталей, уменьшая отклонения, зависящие от оператора.

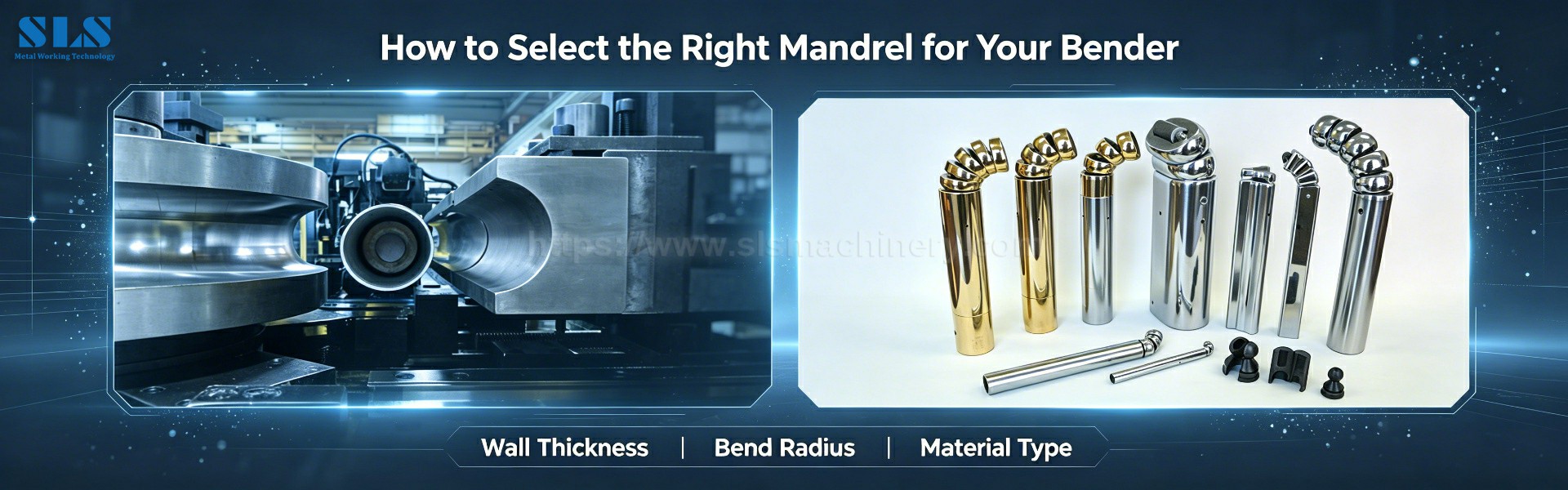

Используйте эту систему быстрого выбора, чтобы подобрать тип оправки для вашего применения:
Толщина стенки трубки | Рекомендуемый тип оправки | Типичный случай использования |
>3 мм, большой радиус | Пробка оправка | Структурные трубы, сверхпрочные рамы |
1,5–3 мм, средний радиус | 3–5-шариковая оправка | Общее автомобилестроение, мебель, отопление, вентиляция и кондиционирование |
<1,5 мм, малый радиус | 5–7 шариковая оправка | Вытяжные системы, поручни, конвейерные рамы |
<1 мм/мягкий материал/радиус <1,5D | Форма/оправка ложки | Аэрокосмические трубы, медицинские детали, декоративная медь |
Перед заказом инструментов всегда проверяйте три значения: внешний диаметр трубы, фактическую толщину стенки (измеряйте в нескольких точках, чтобы учесть допуск фрезы) и целевой радиус изгиба осевой линии. SLS Machinery предоставляет поддержку по выбору оправки при каждой покупке трубогибочного станка с ЧПУ , чтобы помочь клиентам избежать неправильного размера инструмента.
Даже самая лучшая оправка будет работать хуже при неправильной настройке. Следуйте этим рекомендациям:
6. Правильная глубина вставки: расположите переднюю кромку оправки на 1–2 мм вперед от точки касания изгиба. Слишком мелкая поверхность оставляет внутреннюю стену без поддержки; слишком глубокая глубина вызывает сопротивление и следы оправки.
7. Постоянно смазывайте: используйте водорастворимую или специальную смазку для гибки оправки, чтобы уменьшить трение между оправкой и внутренней стенкой трубы. Это предотвращает появление задиров, снижает износ и делает извлечение более плавным.
8. Выровняйте по оси изгиба: оправка должна идеально сидеть на центральной линии трубы. Несоосность приводит к неравномерной опоре, овальности и преждевременному износу шаровых опор.
9. Подберите параметры машины: для работы с тонкими стенками или узкими радиусами уменьшите скорость гибки на 20–30% и отрегулируйте усилие пресс-формы, чтобы избежать чрезмерного сжатия трубы.
10. Регулярное техническое обслуживание: очищайте оправки после каждого запуска, проверяйте шаровые шарниры на предмет ослабления или трещин и храните инструменты в защитных футлярах. Изношенные шарики перенесут дефекты на каждую часть, которую они сгибают.
Дефект | Вероятная причина | Исправить |
Морщины на внутреннем сгибе | Оправка слишком далеко назад/неправильный тип/недостаточная поддержка матрицы зачистной пластины | Переместите оправку вперед, переключитесь на большее количество шариков, проверьте выравнивание плашки грязесъемника. |
Плоское/овальное сечение | Оправка слишком мала/чрезмерный зазор | Используйте оправку большего размера с меньшим внутренним зазором. |
Надрезы/отметки на внутренней стене | Недостаток смазки/оправка слишком затянута/несоосна. | Добавьте смазку, проверьте размер оправки, повторите центрирование. |
Трещины на внешнем изгибе | Слишком высокая скорость гибки/перенапряжение материала | Уменьшите скорость изгиба, увеличьте радиус изгиба, проверьте пластичность материала. |
Оправка застревает в трубке | Недостаточная смазка/погнутый стержень оправки/чрезмерная глубина | Очистите и смажьте, проверьте стержень оправки, уменьшите глубину вставки. |
Оправки — это невоспетая основа прецизионной гибки труб : они превращают простую операцию формовки в повторяемый производственный процесс с низким уровнем дефектов. Выбор правильного типа оправки, правильный выбор ее размера в соответствии с внутренним диаметром трубы и поддержание правильной настройки позволят сократить отходы, уменьшить количество доработок и позволить вашему автоматическому трубогибочному станку с ЧПУ работать на полную мощность.
SLS Machinery производит полную линейку автоматических трубогибочных станков с ЧПУ с предварительно калиброванной совместимостью оправок, точностью с сервоприводом и программируемыми рецептами гибки для автомобильной, аэрокосмической, климатической, мебельной и судостроительной промышленности. Наша команда обеспечивает комплексный подбор инструментов, обучение операторов и послепродажную поддержку, чтобы помочь производителям добиться стабильных изгибов без складок с минимальными отходами. Свяжитесь с нами, чтобы найти подходящее решение для гибки оправок для вашей производственной линии.
Вопрос: Что такое оправка в трубогибочном станке с ЧПУ?
О: Оправка — это прецизионный внутренний опорный инструмент, вставляемый в трубу перед гибкой, который удерживает внутреннюю стенку круглой, предотвращая сморщивание, разрушение и овализацию.
Вопрос: Когда для гибки труб необходима оправка?
О: Оправки необходимы для крутых изгибов (R/D < 3,0), тонкостенных трубок (<1,5 мм), мягких материалов, таких как алюминий/медь, а также для любых применений, требующих высокой точности размеров или чистоты поверхности.
Вопрос: Какие типы оправок наиболее распространены?
A: Оправки с пробками (недорогие, толстостенные), шариковые оправки (стандартная точность, 3–7 шариков) и формовочные/ложковые оправки (тонкостенные и сложные изгибы высокой сложности).
Вопрос: Как выбрать правильный размер оправки?
Ответ: Диаметр оправки обычно на 3–5 % меньше внутреннего диаметра трубки для стандартных материалов и на 2–3 % меньше для тонкостенных трубок. Всегда сопоставляйте размер с фактическим измеренным внутренним диаметром трубки, а не с номинальными характеристиками.
Вопрос: Могу ли я согнуть нержавеющую сталь и алюминий с помощью одной и той же оправки?
Ответ: Одна и та же оправка шарика может подойти для обоих случаев, но для алюминия/меди может потребоваться нейлоновое покрытие для предотвращения задиров, а преимущества нержавеющей стали заключаются в более низких скоростях изгиба и меньшем зазоре.
